La panne d’onduleur : le cauchemar à 3000 € des propriétaires de voitures électriques

Le silence. Pas le silence apaisant d’un moteur électrique en fonctionnement, mais le silence lourd d’une voiture qui refuse de bouger. Le tableau de bord s’allume, la batterie de traction indique une charge complète, mais la moindre pression sur l’accélérateur ne produit rien. Pour de nombreux propriétaires et techniciens, c’est le début d’un diagnostic redouté : la panne de l’onduleur, souvent accompagnée d’un devis à quatre chiffres.

Face à cette situation, les conseils génériques abondent. On vous dira que l’onduleur est le « cerveau » complexe qui transforme le courant, que c’est une pièce chère, et qu’il faut voir un spécialiste. C’est vrai, mais terriblement insuffisant. Cette vision ne vous aide pas à comprendre la véritable chaîne de causalité qui a mené à la panne, ni à prendre la décision la plus intelligente entre une réparation ciblée et un remplacement coûteux.

Mais si la véritable clé n’était pas de simplement constater la panne, mais de l’anticiper en devenant un véritable enquêteur de la santé électronique de votre véhicule ? Cet article adopte la perspective d’un électronicien de puissance. Nous n’allons pas seulement décrire le problème ; nous allons vous donner les outils pour le disséquer. Nous tracerons le parcours du courant, identifierons les vrais coupables souvent cachés (comme un simple liquide de refroidissement) et évaluerons les options de réparation avec la rigueur d’un expert.

Cet article vous guidera à travers les arcanes de l’électronique de puissance automobile. En suivant une démarche logique, du diagnostic différentiel aux protocoles de sécurité, vous apprendrez à transformer un problème potentiellement coûteux en une intervention maîtrisée et économique.

Pourquoi l’onduleur est le cerveau musculaire de votre moteur électrique ?

L’onduleur, ou « inverter », n’est pas simplement une boîte dans le compartiment moteur ; c’est l’interface de puissance entre l’énergie brute de la batterie et le mouvement mécanique des roues. Imaginez votre batterie comme un immense réservoir d’eau (courant continu, DC) et votre moteur comme une turbine complexe (courant alternatif, AC). L’onduleur est le barrage hydroélectrique ultra-sophistiqué qui se trouve entre les deux. Il ne se contente pas d’ouvrir les vannes ; il sculpte le débit et la pression de l’eau avec une précision milliseconde pour faire tourner la turbine exactement comme vous le souhaitez.

Pour accomplir cette tâche, l’onduleur s’articule autour de trois zones fonctionnelles critiques, chacune avec ses propres vulnérabilités :

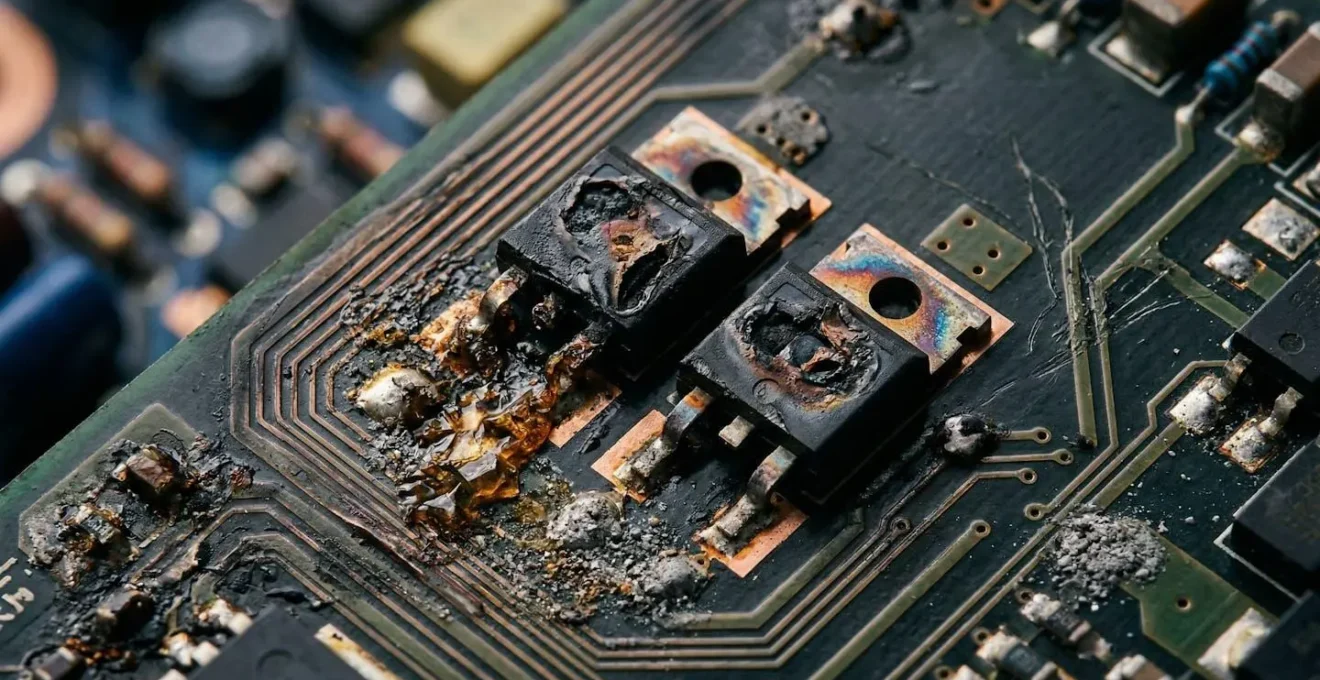

• La section de puissance (IGBT) : Ce sont les « vannes » ultra-rapides, des transistors de puissance qui commutent des centaines d’ampères des milliers de fois par seconde pour créer les trois phases du courant alternatif. Ce sont les composants les plus sollicités thermiquement.
• Le réservoir d’énergie (Condensateurs) : D’imposants condensateurs lissent le courant venant de la batterie et absorbent les pics de tension, agissant comme un bassin de régulation. Ils peuvent stocker une charge létale longtemps après la coupure de la batterie.
• L’intelligence (Carte de contrôle) : Le microcontrôleur qui pilote les IGBT en temps réel, interprétant les commandes de l’accélérateur et surveillant des centaines de paramètres.

Cette analogie permet de comprendre pourquoi une défaillance de l’onduleur peut être si brutale. Si une seule « vanne » (IGBT) reste bloquée ouverte ou fermée, ou si la « salle de contrôle » (carte) envoie des ordres incohérents, tout le système de traction s’arrête net.

Les technologies plus récentes, comme celles utilisant le carbure de silicium (SiC), améliorent considérablement la gestion thermique et le rendement. En permettant des fréquences de commutation bien plus élevées, elles réduisent le stress sur les composants de puissance, une évolution cruciale pour la fiabilité à long terme, déjà adoptée par des pionniers comme Tesla.

Pourquoi votre voiture charge mais ne roule plus : le diagnostic onduleur

Le symptôme est tristement classique : la voiture accepte la charge, tous les voyants semblent normaux, mais le véhicule reste immobile, affichant souvent un message « Défaut système de traction ». C’est le signe que le circuit de charge (géré par le chargeur embarqué) et le circuit de traction (géré par l’onduleur) sont bien deux systèmes distincts. Votre batterie est pleine, mais l’onduleur est incapable de puiser dedans pour alimenter le moteur. Cependant, accuser l’onduleur trop vite est une erreur de diagnostic coûteuse. Il est souvent la victime, pas le coupable initial.

Un diagnostic différentiel rigoureux est indispensable. Plusieurs autres composants peuvent mimer une panne d’onduleur en coupant la chaîne de puissance haute tension. Avant de condamner une pièce à 3000 €, il faut écarter les autres suspects. Des cas concrets, comme les pannes récurrentes sur les premières Renault Zoé, souvent dues à la corrosion du circuit de refroidissement de l’électronique de puissance, montrent que l’environnement de l’onduleur est aussi important que l’onduleur lui-même. Sur les Nissan Leaf, c’est la dégradation de la pâte thermique qui a souvent été mise en cause, provoquant une surchauffe des IGBT.

Le tableau suivant aide à orienter le diagnostic en fonction des symptômes observés :

Ce tableau montre qu’un symptôme comme « Pas de Ready » est plus fréquemment lié à une simple batterie 12V défaillante qu’à l’onduleur. Un sifflement aigu à l’accélération (avant la panne complète) est en revanche une signature électrique très caractéristique d’un problème au niveau des IGBT de l’onduleur.

L’erreur de négliger le liquide de refroidissement qui grille les IGBT

Parmi les causes racines d’une panne d’onduleur, une est particulièrement sournoise et souvent ignorée : la dégradation du liquide de refroidissement dédié au circuit électronique. Contrairement au circuit de refroidissement moteur classique, celui-ci doit avoir une propriété essentielle : être extrêmement peu conducteur électriquement. Il circule à quelques millimètres de composants sous 400V ou 800V. Si ce liquide devient conducteur, il peut créer des courants de fuite, perturber les capteurs et, dans le pire des cas, provoquer des courts-circuits qui grilleront les IGBT.

Le problème est que ce liquide vieillit. Avec le temps, les cycles thermiques et la contamination, ses additifs se dégradent et sa résistivité s’effondre. Des données de spécialistes de la réparation montrent qu’après 4 ans, 60% des liquides de refroidissement deviennent conducteurs avec une résistance inférieure à 100 kΩ, un seuil critique. Ignorer la maintenance de ce fluide, souvent absente des plans d’entretien standards, c’est comme ne jamais faire de vidange sur un moteur thermique.

Heureusement, vérifier l’état de ce liquide est à la portée d’un technicien équipé d’un simple multimètre. C’est une étape de diagnostic préventif cruciale qui devrait être systématique sur tout véhicule électrique de plus de 4 ans ou présentant des signes de faiblesse.

Cette simple vérification de 5 minutes peut vous faire économiser des milliers d’euros en évitant la destruction de l’onduleur. C’est l’exemple parfait de la chaîne de causalité : un entretien négligé mène à une panne électronique catastrophique.

Comment décharger les condensateurs avant de toucher à l’onduleur for ne pas mourir ?

Le titre est volontairement provocateur car le danger est bien réel. Après la consignation de la batterie haute tension, l’onduleur n’est pas immédiatement sûr. Ses condensateurs de filtrage, conçus pour stocker de l’énergie, peuvent conserver une charge résiduelle de plusieurs centaines de volts pendant de longues minutes. Toucher les bornes à ce moment-là peut être fatal. Toute intervention sur un onduleur DOIT commencer par un protocole de sécurité rigoureux et non négociable.

L’erreur la plus commune est de se fier uniquement au temps d’attente. Si les spécifications constructeur indiquent souvent d’attendre 10 à 15 minutes après avoir débranché la batterie de service, ce n’est qu’une précaution. La seule méthode fiable est la VAT : Vérification d’Absence de Tension. Elle consiste à mesurer la tension directement aux bornes de l’onduleur avec un équipement de mesure approprié (CAT III 1000V minimum) et des Équipements de Protection Individuelle (EPI) adéquats.

Le protocole de consignation et de décharge doit être appliqué méthodiquement, sans jamais sauter une étape. La précipitation est l’ennemi de la sécurité en matière de haute tension. Voici les étapes incontournables que tout professionnel doit maîtriser :

1. Consignation : Coupez le contact, déconnectez la batterie de service 12V, puis déconnectez la prise de service de la batterie haute tension et verrouillez-la si possible. Respectez un temps d’attente minimum de 10 minutes.
2. Équipement (EPI) : Portez impérativement des gants isolants classe 00 (certifiés pour 1000V) en parfait état, ainsi que des lunettes de protection intégrale. L’utilisation d’un tapis isolant est fortement recommandée.
3. VAT (Vérification d’Absence de Tension) : Avec un voltmètre CAT III 1000V et des pointes de touche protégées, mesurez la tension entre les bornes d’entrée (+) et (-) de l’onduleur. Mesurez ensuite entre chaque borne et la masse du véhicule. La tension doit être nulle.
4. Décharge contrôlée (si nécessaire) : Si une tension résiduelle est mesurée, ou par précaution supplémentaire, utilisez une résistance de décharge (ex: 10kΩ / 25W) pour court-circuiter les bornes + et – pendant au moins 30 secondes. Ne jamais utiliser un simple fil, ce qui provoquerait un arc dangereux.
5. Vérification finale : Après la décharge, effectuez une nouvelle VAT. La tension résiduelle doit être inférieure à 60V DC, le seuil de sécurité, avant toute intervention physique.

Seul le respect scrupuleux de cette procédure garantit une intervention sans risque. La haute tension est invisible, silencieuse et ne pardonne aucune erreur.

Réparer la carte électronique ou changer le bloc : quelle option est fiable ?

Une fois le diagnostic de panne d’onduleur confirmé et la sécurité assurée, la question économique se pose : faut-il réparer le module existant ou le remplacer par un neuf, un d’occasion ou un échange standard ? La réponse dépend d’un arbitrage entre le coût, le délai, la garantie et la fiabilité attendue. Remplacer systématiquement n’est pas toujours la meilleure solution, surtout quand les données des assureurs montrent que le coût moyen d’une réparation peut être de 1 500€ contre 3 000€ à 7 000€ pour un remplacement.

La réparation au composant (remplacement d’un IGBT défectueux, d’un driver, ou la réfection de soudures) est techniquement exigeante mais souvent la plus économique. Elle nécessite un spécialiste équipé pour diagnostiquer la panne sur la carte électronique. L’échange standard, proposé par des sociétés comme Actronics, représente un excellent compromis : vous envoyez votre pièce défectueuse et recevez une pièce déjà reconditionnée et testée, avec une garantie solide.

Voici un comparatif pour guider votre décision :

Si vous optez pour la réparation, le choix du prestataire est crucial. Voici les questions à poser pour évaluer son sérieux :

• Le test de l’onduleur sur un banc de puissance après réparation est-il systématique ?
• Quelle est l’origine des composants de remplacement (OEM, équivalents certifiés) ?
• Disposez-vous d’une assurance professionnelle couvrant les interventions sur haute tension ?
• Fournissez-vous un devis détaillé des composants à remplacer avant intervention ?
• Quelle est votre expérience sur ce modèle d’onduleur spécifique ?

Un réparateur compétent et transparent saura répondre à ces questions et vous apportera la preuve de son expertise, notamment par sa capacité à tester la pièce en conditions réelles de charge après l’intervention.

Comment cloner un calculateur d’occasion pour qu’il démarre sur votre voiture ?

Dans certains cas, notamment lorsque la carte de contrôle de l’onduleur est endommagée, le remplacement par un module d’occasion peut sembler une solution économique. Cependant, un obstacle majeur se présente : l’antidémarrage (immobilizer). Le calculateur de l’onduleur (souvent appelé MCU – Motor Control Unit) est marié électroniquement au reste du véhicule. Brancher une pièce d’occasion entraînera un refus de démarrage systématique.

La solution est le clonage : transférer les données d’immobilisation de l’ancien calculateur vers le nouveau. Deux méthodes principales existent, avec des niveaux de complexité et des risques différents. Le choix dépendra de l’équipement disponible et du niveau d’expertise du technicien. L’étude de cas du clonage sur une Peugeot iOn/Citroën C-Zero est emblématique : elle montre qu’une intervention qui semble purement logicielle nécessite parfois des compétences fines en micro-soudure pour accéder à la puce mémoire (EEPROM) contenant les données vitales.

Voici une comparaison des deux approches :

La méthode « sur table », bien que plus intrusive, est souvent la plus fiable car elle s’affranchit des protections logicielles du constructeur. Elle consiste à lire physiquement le contenu de la mémoire de l’ancien calculateur et à l’écrire dans celui d’occasion. La méthode par la prise OBD est plus rapide et moins risquée physiquement, mais elle dépend de la disponibilité d’outils spécialisés capables de « virginiser » le calculateur d’occasion ou de réaliser l’appairage directement sur le véhicule.

L’erreur de ne pas mettre de diode de roue libre sur un relais

Parler d’une simple diode de roue libre dans un article sur les onduleurs peut sembler un détail, mais c’est précisément ce type de détail qui illustre la philosophie de l’électronique de puissance. Chaque composant inductif (une bobine, un moteur, un relais) génère une surtension de rupture à sa mise hors tension. C’est une loi fondamentale de la physique. Sans circuit de protection, ce pic de tension peut se propager dans le réseau électrique et endommager des composants électroniques sensibles à des kilomètres de distance (à l’échelle d’une carte).

La diode de roue libre est la protection la plus simple pour un relais 12V. Pour les contacteurs haute tension de la batterie, des circuits plus complexes appelés « snubbers » jouent un rôle similaire, absorbant des pics de tension qui peuvent atteindre 1500V. Omettre ces protections, ou les sous-dimensionner, est une bombe à retardement.

Cette analogie d’un expert de l’équipementier Valeo résume parfaitement l’importance de ces protections à toutes les échelles :

La diode de roue libre est l’amortisseur d’un petit relais ; les circuits de protection de l’onduleur sont les suspensions actives d’une Formule 1. Oublier l’un ou l’autre mène inévitablement à la casse.

– Documentation technique Valeo, Guide de l’électronique de puissance automobile

Cette vision systémique est fondamentale. Une panne sur la carte de contrôle de l’onduleur peut très bien avoir été causée, non pas par un défaut interne, mais par les surtensions répétées générées par un contacteur de batterie mal protégé. Le diagnostic doit donc toujours chercher la source de la perturbation, pas seulement son point d’impact final. C’est la différence entre traiter le symptôme et guérir la maladie.

Comment économiser 1000 € en réparant votre calculateur ABS plutôt qu’en le changeant ?

Le parallèle avec les pannes de calculateurs ABS est éclairant. Pendant des années, la réponse standard à un voyant ABS allumé à cause d’une panne de calculateur était un remplacement coûteux. Aujourd’hui, la réparation de ces modules est une pratique courante et fiable, pour une fraction du prix. Cette évolution des mentalités doit s’appliquer à l’ensemble de l’électronique de puissance, y compris les onduleurs. Les mécanismes de panne sont souvent les mêmes : ils sont liés à la physique des matériaux et aux contraintes d’usage.

Les données du secteur automobile le confirment : le coût des réparations explose, avec une augmentation de 25,7% depuis 2020 et un surcoût notable pour les véhicules électrifiés. Adopter une approche de réparation intelligente est donc non seulement économique, mais aussi une nécessité. En observant les pannes d’ABS et d’onduleurs, on retrouve des causes communes qui sont toutes réparables.

Ce tableau met en évidence les similitudes frappantes entre les deux types de pannes :

Cette perspective montre que la panne d’onduleur n’est pas une fatalité « magique » propre aux véhicules électriques, mais une panne électronique complexe suivant des logiques connues. La culture de la réparation, déjà bien établie pour les ABS, les calculateurs moteurs ou les boîtiers de confort, a toute sa place dans l’écosystème de l’électronique de puissance. Elle demande simplement une montée en compétence et en équipement.

Envisager la réparation avant le remplacement n’est pas seulement un moyen de réduire la facture ; c’est adopter une démarche technique plus rigoureuse et une approche plus durable de la maintenance automobile. Pour mettre en pratique ces conseils, l’étape suivante consiste à trouver un spécialiste de l’électronique automobile capable de réaliser un diagnostic approfondi plutôt que de proposer un simple échange de pièce.
