Diagnostic automobile

Le voyant moteur s’allume, le véhicule perd de la puissance ou, pire encore, refuse de démarrer sans la moindre explication apparente. Face à la complexité croissante des véhicules modernes, le diagnostic automobile est devenu bien plus qu’une simple vérification mécanique : c’est une enquête logique qui mêle électronique, informatique et déduction. Que vous soyez un particulier souhaitant économiser sur ses réparations ou un professionnel cherchant à optimiser son atelier, comprendre les signaux envoyés par la machine est désormais indispensable.

Cette catégorie a pour vocation de démystifier l’art du diagnostic. Loin de se limiter à la simple lecture d’un code défaut, nous explorerons ici les méthodologies pour interpréter les données, utiliser les bons outils (du simple lecteur OBD à l’oscilloscope) et différencier une panne de capteur d’un problème de câblage. L’objectif est de vous donner les clés pour passer de l’incertitude à la réparation ciblée, en évitant le remplacement inutile de pièces coûteuses.

Comprendre le langage de votre voiture : au-delà du code défaut

La première étape de tout diagnostic moderne commence généralement par la prise OBD (On-Board Diagnostics). Cependant, l’erreur la plus fréquente, tant chez les amateurs que chez certains professionnels, est de penser que la « valise » donne la solution. En réalité, elle ne donne qu’une direction.

Choisir le bon outil de dialogue

Le marché offre une pléthore d’outils, du petit boîtier ELM327 à quelques euros aux solutions constructeurs complexes comme le VCDS pour le groupe Volkswagen. Le choix dépend de votre objectif :

• Lecture simple : Pour effacer un voyant avant un contrôle technique ou lire un code générique, un outil basique suffit.
• Diagnostic approfondi : Pour accéder aux modules de sécurité (Airbag, ABS), effectuer des codages ou lire des paramètres en temps réel, un outil spécifique ou multimarque professionnel est requis.

L’interprétation : ne tirez pas sur le messager

Un code défaut (DTC) tel que le célèbre P0420 (efficacité du catalyseur insuffisante) ne signifie pas nécessairement que le catalyseur est mort. Cela peut indiquer une fuite à l’échappement, une sonde lambda défectueuse ou même un problème d’injection. C’est ici que l’analyse des données figeés (Freeze Frame) et des valeurs en temps réel comme le Long Term Fuel Trim (ajustement de carburant à long terme) devient cruciale. Ces valeurs peuvent révéler une prise d’air invisible ou un débitmètre menteur bien avant qu’un code ne s’affiche.

L’art de la mesure électrique : oscilloscope et multimètre

Parfois, la valise de diagnostic reste muette ou donne des informations incohérentes. C’est souvent le cas lorsque la panne est mécanique mais affecte l’électronique, ou lorsqu’un signal est parasité. Pour voir ce que le calculateur ne voit pas, il faut revenir aux fondamentaux de l’électricité.

Visualiser l’invisible avec l’oscilloscope

Là où le multimètre donne une moyenne, l’oscilloscope dessine la réalité. Il est l’outil ultime pour :

• Vérifier le calage de distribution : En comparant les courbes des capteurs d’arbre à cames et de vilebrequin sans démonter le moteur.
• Analyser l’allumage : Identifier si le problème vient de la bobine ou de la bougie en observant la forme de l’arc électrique.
• Tester les capteurs : Différencier un signal Hall carré d’un signal inductif sinusoïdal et repérer les micro-coupures sur une piste de potentiomètre (comme un papillon motorisé).

Les pièges électriques courants

Un diagnostic échoue souvent à cause de détails négligés. L’absence d’une diode de roue libre sur un relais peut créer des surtensions destructrices. De même, un multimètre classique peut échouer à lire correctement un signal PWM (Pulse Width Modulation), vous faisant croire à une panne de composant alors que c’est l’outil qui n’est pas adapté.

Les mystères du multiplexage : diagnostiquer les réseaux CAN et LIN

Les véhicules actuels fonctionnent comme des réseaux informatiques ambulants. Les calculateurs discutent entre eux via des bus de données (CAN, LIN, FlexRay). Une panne sur ces réseaux peut paralyser tout le véhicule ou créer des défauts apparemment sans lien, comme une vitre qui ne remonte plus ou un tableau de bord sapin de Noël.

Identifier une panne réseau

Diagnostiquer le multiplexage demande de la méthode. Il ne s’agit plus de tester un fil, mais la communication :

1. La mesure de résistance : Sur un réseau CAN, vérifier la présence de 60 Ohms entre les broches 6 et 14 de la prise OBD est un test fondamental pour valider l’intégrité du circuit et des résistances de terminaison.
2. L’isolation des calculateurs : Savoir dans quel ordre débrancher les modules permet d’isoler l’élément perturbateur (qui peut parfois être un simple traceur GPS mal monté ou un chargeur USB défectueux perturbant le signal).
3. La topologie : Comprendre si vous êtes face à un réseau en étoile ou en série est vital, car une coupure en série interrompt toute la chaîne, contrairement à l’étoile.

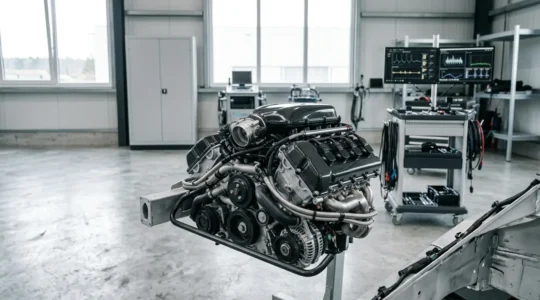

Calculateurs et cartographie : entre performance et légalité

Le cœur du système reste l’ECU (Engine Control Unit). Que ce soit pour une mise à jour, une réparation ou une optimisation, intervenir sur le cerveau du moteur comporte des risques techniques et juridiques.

La reprogrammation et ses risques

Modifier la cartographie moteur pour gagner en puissance ou rouler à l’éthanol est une pratique courante mais délicate. Une mauvaise gestion des temps d’injection ou de l’avance à l’allumage peut entraîner une fusion des pistons en quelques milliers de kilomètres. De plus, il est essentiel de distinguer la pose d’un boîtier additionnel d’une reprogrammation directe de l’ECU, cette dernière étant souvent invisible mais pouvant poser des problèmes de traçabilité et d’assurance en cas d’accident grave.

Mises à jour et clonage

Parfois, la réparation ne nécessite pas de clé de 12, mais un fichier informatique. Les constructeurs publient régulièrement des bulletins techniques (TSB) recommandant des mises à jour de calculateur pour corriger des problèmes d’agrément de conduite (à-coups, ralenti instable). Savoir lire et écrire un fichier ECU en toute sécurité, sans « bloquer » le calculateur, est une compétence qui demande de la rigueur et l’usage d’outils stabilisés.

L’atelier de demain : numérisation et suivi client

Pour les professionnels, le diagnostic ne s’arrête pas à la voiture ; il s’étend à la gestion de l’atelier. La transition numérique est devenue un levier de rentabilité et de fidélisation.

L’abandon du papier au profit d’ordres de réparation numériques et de tablettes connectées permet de gagner un temps précieux et d’éviter les erreurs de retranscription. De plus, l’accès légal aux données techniques constructeurs est désormais simplifié, permettant aux ateliers multimarques de rivaliser avec les réseaux officiels. Enfin, la sauvegarde des données clients n’est pas un détail : perdre l’historique de 500 véhicules à cause d’une erreur de sauvegarde est une catastrophe évitable avec les bonnes solutions cloud.

Le diagnostic automobile est une discipline exigeante qui récompense la curiosité et la méthode. Que vous cherchiez à comprendre pourquoi votre voiture broute à froid ou comment optimiser le flux de travail de votre garage, les ressources détaillées de cette catégorie vous guideront pas à pas vers la solution.
