Comment interpréter les courbes de vos capteurs pour valider une pièce ?

Un code défaut P0340 s’affiche. Vous remplacez le capteur d’arbre à cames. Le défaut persiste. Cette situation, frustrante et coûteuse, est le quotidien de nombreux techniciens. La cause ? Une confiance aveugle dans le code défaut et une mauvaise interprétation des outils de mesure de base. Le multimètre, si utile soit-il, est fondamentalement « aveugle et sourd » à la complexité des signaux modernes. Il donne une valeur moyenne, une photo floue là où il faudrait un film au ralenti. L’augmentation constante de la complexité embarquée, où selon le bilan 2024 de l’Union des Assisteurs, 10% des dépannages sont déjà dus à des pannes purement électroniques, rend cette compétence indispensable.

Mais si la clé n’était pas de changer plus de pièces, mais de mieux « écouter » celles qui sont en place ? L’oscilloscope n’est pas un simple outil de plus. C’est un traducteur universel qui transforme le langage invisible de l’électricité en une histoire visuelle. Chaque courbe, chaque pic, chaque creux raconte la physique en action au cœur d’un composant. Apprendre à lire un oscillogramme, ce n’est pas mémoriser des formes, c’est comprendre la grammaire de ce langage pour poser un diagnostic d’une précision chirurgicale.

Cet article n’est pas un catalogue de pannes. C’est un cours de « lecture de signaux ». Nous allons déconstruire les courbes les plus courantes pour vous apprendre à voir ce que la valise de diagnostic ne peut pas vous montrer : la cause première, la physique derrière la panne.

Pour vous guider dans cette exploration du diagnostic avancé, voici le plan de notre parcours. Chaque section abordera un type de signal ou de défaut spécifique, en vous donnant les clés pour l’interpréter correctement.

Pourquoi votre multimètre ne peut pas lire correctement un signal PWM ?

Le signal à modulation de largeur d’impulsion (PWM) est la méthode universelle des calculateurs pour contrôler la puissance d’un actionneur : motoventilateur, vanne EGR, commande de turbo… Le principe est simple : au lieu de fournir une tension variable, l’ECU envoie une série d’impulsions de tension fixe (généralement 12V) à haute fréquence, en faisant varier la durée de l’impulsion (le « rapport cyclique »). Une impulsion longue signifie plus de puissance, une impulsion courte moins de puissance. C’est ici que le multimètre montre sa limite fondamentale : il est conçu pour mesurer des tensions continues ou des valeurs efficaces alternatives stables. Face à un signal haché, il ne peut qu’afficher une valeur moyenne.

Imaginons un motoventilateur commandé à 25% de sa puissance. L’ECU envoie des impulsions de 12V qui sont « ON » pendant 25% du temps et « OFF » pendant 75%. Votre multimètre, incapable de suivre ces changements rapides, va intégrer ces valeurs et afficher une moyenne : 12V x 0.25 = 3V. Un technicien non averti pourrait conclure à une alimentation défaillante, alors que la commande est parfaite. C’est une erreur de diagnostic classique, où l’outil crée une fausse piste.

L’oscilloscope, lui, affiche la réalité physique : il dessine la courbe du signal en temps réel. Vous verrez clairement les créneaux de 12V, leurs flancs nets, et vous pourrez mesurer précisément leur durée. Vous validez ainsi que la commande de l’ECU est bien présente et conforme. Si le ventilateur ne tourne pas malgré un signal PWM correct, la panne est forcément en aval : moteur du ventilateur grippé, connectique fondue, etc. L’oscilloscope a permis d’innocenter instantanément le calculateur et le faisceau de commande.

Inductif ou Hall : comment adapter votre test selon le type de capteur ABS ?

Tester « un capteur ABS » est une affirmation qui n’a pas de sens technique. Il existe deux grandes familles de capteurs de vitesse de roue, basées sur des principes physiques totalement différents : les capteurs inductifs (passifs) et les capteurs à effet Hall (actifs). Appliquer le même protocole de test aux deux mène inévitablement à un mauvais diagnostic. Le choix de la méthode de test découle directement de la technologie du capteur.

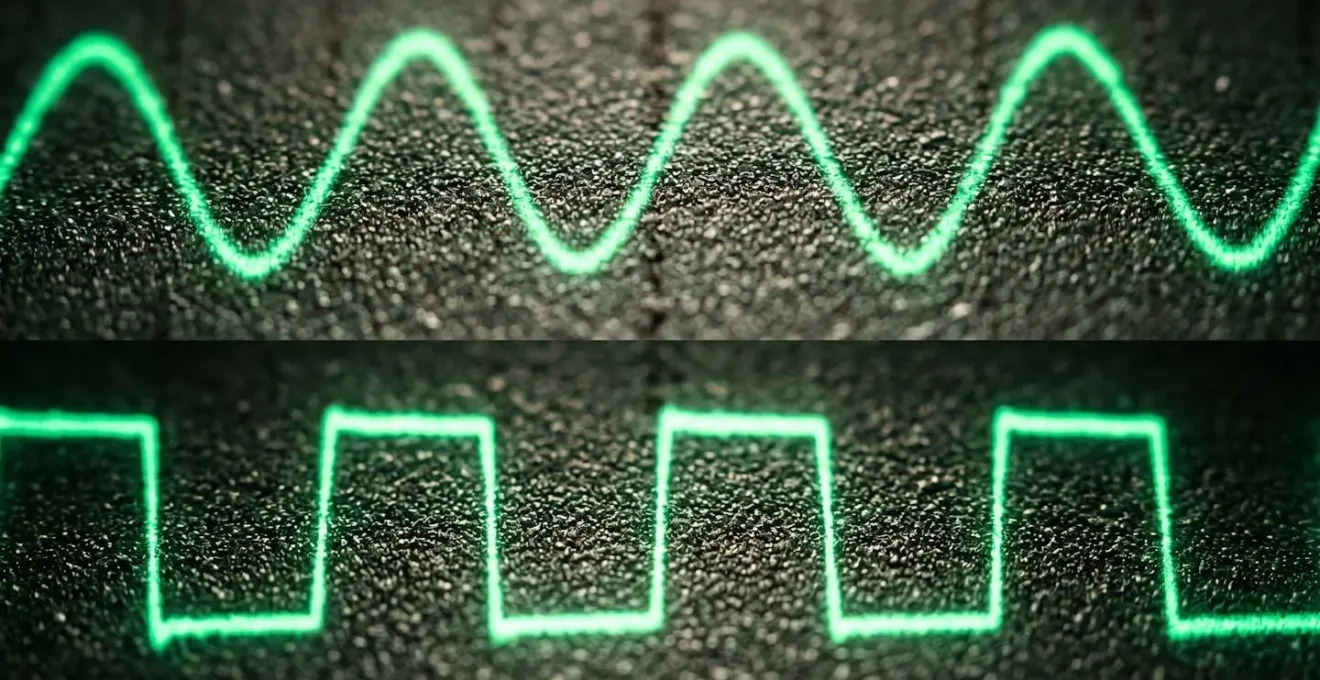

Le capteur inductif est un simple bobinage de fil autour d’un aimant. En passant devant les dents de la roue phonique, il génère son propre courant alternatif, comme une minuscule dynamo. Sa signature à l’oscilloscope est une sinusoïde dont l’amplitude et la fréquence augmentent avec la vitesse de la roue. Au repos, il ne produit rien (0V). Le capteur à effet Hall est un composant électronique actif. Il doit être alimenté (souvent en 5V) pour fonctionner. Il agit comme un interrupteur commandé par le champ magnétique de la cible. Sa signature est un signal carré parfait, dont seule la fréquence varie avec la vitesse. Son amplitude, elle, reste fixe.

Cette différence de nature change tout le diagnostic. Sur un inductif, on cherche une belle sinusoïde qui grandit avec la vitesse. Une amplitude faible peut indiquer un entrefer trop grand. Sur un capteur Hall, la première chose à vérifier est la présence de son alimentation et de sa masse. Sans elles, il est muet. L’oscilloscope permet de visualiser ces deux signatures électriques radicalement différentes et de s’assurer que le capteur « parle » la langue qu’il est censé parler.

Le tableau suivant résume les points de contrôle essentiels pour chaque technologie. Il est crucial de s’y référer avant toute mesure pour ne pas suivre de fausse piste.

Comment repérer une micro-coupure sur la piste du papillon motorisé ?

Les défauts intermittents sont le cauchemar du technicien. Un à-coup moteur à un angle de pédale précis, un ralenti instable à chaud… Ces symptômes sont souvent causés par des micro-coupures sur les pistes résistives des potentiomètres, comme ceux du boîtier papillon motorisé (TPS) ou de la pédale d’accélérateur. Ces coupures, qui ne durent qu’une fraction de milliseconde, sont totalement invisibles pour un multimètre ou même pour la valise de diagnostic, dont le rafraîchissement est trop lent. Seul l’oscilloscope, avec sa capacité à « figer le temps », peut capturer ces phénomènes transitoires.

Un potentiomètre de papillon moderne possède généralement deux pistes qui fonctionnent en opposition : quand la tension de l’une monte, celle de l’autre descend. Cette redondance permet au calculateur de vérifier la plausibilité du signal. C’est cette caractéristique que nous allons exploiter. En branchant les deux voies de l’oscilloscope sur les deux signaux de piste (TPS1 et TPS2), on obtient deux courbes en miroir parfaites lorsque l’on actionne lentement le papillon.

Une micro-coupure sur une piste se traduira par une chute brutale de tension sur une courbe, qui ressemble à un « glitch » vertical. Au même instant, le calculateur, qui voit cette information incohérente, va tenter de compenser, provoquant un pic sur l’autre piste. Cette signature « chute/pic » est la preuve irréfutable d’une piste endommagée à un angle précis. L’oscilloscope permet non seulement de confirmer la panne, mais aussi de localiser l’endroit exact de l’usure sur la piste.

L’erreur de ne pas mettre de diode de roue libre sur un relais

L’ajout d’accessoires ou la réparation d’un faisceau peut parfois créer des pannes plus graves que le problème initial. L’un des exemples les plus destructeurs est l’oubli d’une diode de roue libre (ou diode de suppression) aux bornes de la bobine d’un relais ou d’une électrovanne. Cette petite diode, qui ne coûte que quelques centimes, est un rempart essentiel contre un phénomène physique violent : la surtension inductive.

Une bobine (de relais, d’injecteur, de klaxon) est un enroulement de fil qui, lorsqu’il est traversé par un courant, crée un champ magnétique. Lorsque l’on coupe brutalement ce courant (en ouvrant le relais), ce champ magnétique s’effondre tout aussi brutalement. La loi de Lenz-Faraday nous enseigne que cette variation rapide du champ magnétique va induire une tension très élevée aux bornes de la bobine, mais de polarité inversée. Ce pic de tension, qui peut atteindre plusieurs centaines de volts pour une alimentation initiale de 12V, va chercher un chemin pour se décharger. Sans protection, il se propage dans tout le faisceau électrique du véhicule.

Ces surtensions sont des « assassins silencieux » pour les composants électroniques sensibles comme les calculateurs (ECU). Elles peuvent causer des dommages immédiats ou, plus sournoisement, dégrader progressivement les microprocesseurs, entraînant des bugs aléatoires, des redémarrages intempestifs ou une panne complète des semaines plus tard. La diode de roue libre, montée en parallèle inversé sur la bobine, offre un chemin de décharge à ce pic de tension, le faisant « boucler » sur lui-même et se dissiper en chaleur dans la diode, protégeant ainsi le reste du circuit. L’oscilloscope permet de visualiser ces pics transitoires, invisibles au multimètre, et de confirmer la présence (ou l’absence critique) de cette protection.

Ce tableau, inspiré de mesures réelles, démontre l’efficacité spectaculaire de ce composant simple, comme le confirment les tests sur les oscilloscopes automobiles.

Quand utiliser une sonde large bande pour régler un moteur préparé ?

Lorsque l’on sort du cadre de la réparation standard pour entrer dans celui de la préparation et de l’optimisation moteur, les outils doivent suivre. Pour régler la cartographie d’un moteur modifié (turbo plus gros, injecteurs majorés, éthanol E85), la sonde à oxygène d’origine (sonde lambda « bande étroite ») devient insuffisante. Elle fonctionne comme un simple interrupteur « riche/pauvre » autour du ratio stœchiométrique (14.7:1 pour l’essence). Elle est parfaite pour la régulation en boucle fermée à charge partielle, mais totalement aveugle pour le réglage à pleine charge, où les ratios cibles sont bien plus riches.

C’est là qu’intervient la sonde à oxygène « large bande » (Wideband O2 sensor ou AFR sensor). Contrairement à la sonde classique, elle ne donne pas une simple information binaire, mais une mesure précise et continue du ratio air/carburant (AFR) sur une très large plage, typiquement de 10:1 (très riche) à 20:1 (très pauvre). Couplée à un oscilloscope ou un manomètre dédié, elle devient l’outil de mesure par excellence du metteur au point. Elle permet de visualiser en temps réel la richesse du mélange à tous les régimes et toutes les charges, et d’ajuster la cartographie d’injection pour atteindre les AFR cibles.

Un réglage précis de l’AFR est un compromis permanent entre performance, sécurité et consommation. Un mélange trop pauvre à pleine charge entraîne une surchauffe et un risque de cliquetis destructeur. Un mélange trop riche noie le moteur, encrasse les bougies et gaspille du carburant. La sonde large bande, en fournissant une donnée fiable et instantanée, permet de naviguer avec précision dans ce compromis, en ajustant les temps d’injection pour coller aux valeurs de consigne définies pour chaque situation de fonctionnement.

Le tableau suivant donne un aperçu des ratios AFR typiquement visés pour un moteur à essence, atmosphérique ou suralimenté. Ces valeurs sont le Graal que tout préparateur cherche à atteindre et à maintenir de manière stable.

L’erreur de réglage qui vous fait passer à côté du signal parasite

Parfois, le défaut ne se trouve pas dans le signal lui-même, mais *sur* le signal. Une alimentation 12V peut sembler parfaite au multimètre, mais cacher une ondulation parasite qui perturbe le fonctionnement d’un calculateur. Un alternateur dont une diode du pont redresseur est défaillante peut fournir une tension de charge correcte (ex: 14V) mais superposer au courant continu une ondulation alternative qui génère des interférences dans tout le système électronique. Ces « signaux cachés » sont une cause fréquente de pannes inexplicables.

L’erreur classique du débutant à l’oscilloscope est de rester en couplage DC (courant continu) pour toutes les mesures. En mode DC, l’oscilloscope affiche l’intégralité du signal, y compris sa composante continue. Si vous mesurez une alimentation de 12V, le signal sera une ligne plate tout en haut de l’écran. Une petite ondulation de 0.5V sera totalement invisible, noyée dans la tension principale. Pour la révéler, il faut utiliser une fonction essentielle : le couplage AC (courant alternatif).

Le couplage AC agit comme un filtre qui supprime la composante continue du signal pour ne laisser passer que les variations. En activant le couplage AC sur notre alimentation 12V, l’oscilloscope va ignorer le 12V continu et recentrer la trace autour de 0V. Cela permet d’augmenter considérablement la sensibilité verticale (le « zoom » vertical) pour grossir les plus petites variations. L’ondulation parasite de 0.5V, autrefois invisible, apparaît alors clairement à l’écran, permettant de diagnostiquer, par exemple, la diode défectueuse de l’alternateur. Passer du couplage DC à AC est comme mettre des lunettes de soleil polarisantes pour supprimer les reflets et voir enfin ce qui se passe sous la surface de l’eau.

CAN High ou Low : lequel est en court-circuit à la masse ?

Une panne de communication sur le réseau CAN (Controller Area Network) peut paralyser un véhicule entier. Quand la valise de diagnostic refuse de communiquer avec plusieurs calculateurs, le premier suspect est une panne physique sur le bus lui-même. Le bus CAN est généralement composé d’une paire de fils torsadés, CAN High (CAN-H) et CAN Low (CAN-L), sur lesquels les calculateurs « dialoguent » en envoyant des trames de données. Ces deux signaux fonctionnent en miroir parfait autour d’une tension de repos de 2.5V.

Quand tout va bien, le signal CAN-H oscille entre 2.5V et 3.5V, tandis que le CAN-L oscille simultanément entre 2.5V et 1.5V. La somme des deux tensions reste toujours constante à 5V, ce qui assure une excellente immunité aux parasites. Un court-circuit à la masse sur l’un des deux fils va détruire cette symétrie et créer une signature visuelle très caractéristique à l’oscilloscope, permettant un diagnostic immédiat à la prise OBD.

Si CAN-H est en court-circuit à la masse, sa tension sera bloquée à 0V. Le signal CAN-L, lui, tentera de fonctionner mais sera « tiré » vers le bas et oscillera anormalement entre 1.5V et 2.5V. On verra donc un demi-signal uniquement sur la ligne CAN-L. Inversement, si CAN-L est en court-circuit à la masse, sa tension sera bloquée à 0V, et c’est le signal CAN-H qui oscillera seul, mais correctement, entre 2.5V et 3.5V. Si les deux fils sont en court-circuit ensemble, les deux tensions se stabiliseront autour de 2.5V, créant deux lignes plates. L’oscilloscope permet, en un seul coup d’œil, de déterminer non seulement qu’il y a un court-circuit, mais aussi lequel des deux fils est concerné, orientant ainsi drastiquement la recherche de panne sur le faisceau.

Ce tableau, basé sur les mesures que l’on peut effectuer avec un outil comme ceux proposés par les spécialistes des oscilloscopes, est une véritable « carte d’identité » des pannes du bus CAN.

Comment voir ce que la valise ne voit pas grâce à l’oscilloscope ?

La conclusion de ce parcours est simple : l’oscilloscope ne remplace pas la valise de diagnostic, il la complète de manière indispensable. La valise est experte pour dialoguer avec les calculateurs, lire les codes défauts et les données en temps réel (valeurs lues par les capteurs). Elle vous dit « QUOI » ne va pas selon l’ECU. L’oscilloscope, lui, vous montre « POURQUOI » ça ne va pas. Il se branche directement sur le composant et écoute sa véritable signature électrique, sans le filtre interprétatif du calculateur.

Un cas d’école est le diagnostic d’un raté de combustion (ex: code P0301). La valise signale un problème sur le cylindre 1. Le réflexe est de changer la bougie, puis la bobine. Si la panne persiste, le doute s’installe. En branchant l’oscilloscope sur le circuit primaire de la bobine, on peut visualiser la commande venant de l’ECU et, surtout, le pic de tension de rupture qui se produit à la coupure du courant. C’est ce pic, qui peut atteindre 300-400V, qui est responsable de la haute tension dans le secondaire. Si la commande ECU est présente mais que ce pic de rupture est absent ou faible, cela signe un court-circuit interne dans la bobine, même si elle est neuve. La valise, qui ne voit que la commande, ne pouvait pas détecter ce défaut électrique subtil. L’oscilloscope a validé la commande mais a invalidé la pièce elle-même.

Cette démarche, c’est la différence entre supposer et vérifier. L’oscilloscope transforme l’électricité, un concept abstrait, en une image concrète et mesurable. Il donne au technicien le pouvoir de valider chaque élément de la chaîne de commande : le signal du capteur, la commande de l’ECU, la réaction de l’actionneur. C’est l’outil ultime pour confirmer qu’une pièce est réellement défectueuse avant de la remplacer, ou pour innocenter une pièce que la valise accuse à tort. Comme le résume parfaitement un expert du domaine :

L’oscilloscope transforme les signaux électriques du véhicule en une image que vous pouvez voir, mesurer et comparer, afin de comprendre exactement ce qui se passe en temps réel

– Steve Smith, Guide PicoScope – Autotechnique France

Pour maîtriser pleinement ces techniques de diagnostic, l’étape suivante consiste à les mettre en pratique sur des cas réels. Commencez par des mesures simples, comme la visualisation du signal d’un capteur ABS ou la vérification d’un signal PWM, pour vous familiariser avec l’outil et construire votre propre bibliothèque de signaux de référence.
