Comment diagnostiquer votre panne moteur vous-même pour moins de 50 € ?

Le redoutable voyant moteur orange qui s’allume sur votre tableau de bord. C’est le début d’une angoisse bien connue : la peur d’une panne grave et, surtout, d’une facture de garage astronomique. Le premier réflexe, aujourd’hui popularisé, est de commander un petit lecteur OBD2 Bluetooth à 15 € sur internet, promettant de révéler le secret de la panne. C’est un excellent début, mais c’est souvent là que les ennuis commencent vraiment. Car une fois le code défaut obtenu – un charabia du type « P0420 » – que faire ?

Beaucoup se contentent de chercher ce code en ligne, tombent sur des forums qui annoncent la pire des réparations, et finissent par changer des pièces coûteuses pour rien. D’autres, pensant être malins, effacent simplement le code en espérant qu’il ne revienne pas, surtout avant le contrôle technique. Ces approches sont au mieux inefficaces, au pire dangereuses et coûteuses. La vérité est ailleurs. Le diagnostic automobile pour un budget de moins de 50 € n’est pas une question d’outil magique, mais d’intelligence de diagnostic.

Cet article n’est pas une simple liste de codes défauts. C’est un guide pour apprendre à penser comme un mécanicien. Nous allons voir pourquoi votre outil bon marché a des limites et comment les contourner, comment transformer un code brut en plan d’action logique, et comment utiliser des techniques simples, parfois sans même brancher de valise, pour trouver la véritable origine de la panne. Oubliez la magie, place à la méthode. Votre lecteur OBD est une boussole ; ce guide va vous apprendre à naviguer.

Cet article vous guidera à travers les étapes essentielles pour devenir autonome dans vos diagnostics. Vous découvrirez les capacités et les limites de vos outils, apprendrez à interpréter intelligemment les informations et à éviter les pièges courants. Voici ce que nous allons explorer ensemble.

Pourquoi votre lecteur à 15 € ne voit pas le défaut de votre airbag ?

Vous avez branché votre tout nouvel ELM327, mais le voyant d’airbag reste désespérément allumé et l’application ne trouve aucun code défaut. Frustrant, n’est-ce pas ? C’est tout à fait normal. Il faut imaginer votre voiture comme un immeuble avec plusieurs appartements (moteur, transmission, freins ABS, airbag, climatisation…). Chaque appartement est géré par son propre « calculateur » (ECU). Le protocole OBD2 (On-Board Diagnostics), sur lequel reposent tous les lecteurs génériques à bas prix, a été standardisé pour ne donner accès qu’à un seul appartement : celui du moteur et de la gestion des émissions polluantes.

Votre lecteur à 15 € est donc une clé universelle, mais qui n’ouvre que la porte du hall d’entrée (le moteur). Pour dialoguer avec les calculateurs d’airbag, d’ABS, de confort ou de transmission, il faut des clés spécifiques, souvent propres à chaque constructeur. Ces calculateurs communiquent sur des réseaux différents (des bus CAN propriétaires) que l’ELM327 n’est pas conçu pour lire. C’est une distinction cruciale : un défaut moteur (raté d’allumage, sonde défaillante) sera visible, mais un capteur de roue pour l’ABS ou un prétensionneur de ceinture pour l’airbag resteront invisibles.

Pour accéder à ces systèmes, il faut monter en gamme vers des outils dits « multi-systèmes » qui, pour un budget autour de 80-100 €, embarquent les protocoles nécessaires pour dialoguer avec les principaux calculateurs au-delà du simple moteur.

Comment traduire un code P0420 en une réparation concrète sans tout changer ?

Le code P0420 – « Efficacité du système catalytique inférieure au seuil » est probablement l’un des plus redoutés par les automobilistes. Une recherche rapide en ligne mène à une conclusion terrifiante : le catalyseur est mort. Une réparation qui peut vite chiffrer, car le remplacement du catalyseur coûte entre 300 et 1200€. C’est ici que l’intelligence de diagnostic prend tout son sens et peut vous faire économiser une fortune. Le code P0420 ne dit pas « le catalyseur est mort », il dit « le calculateur *pense* que le catalyseur ne fait pas son travail ». La nuance est énorme.

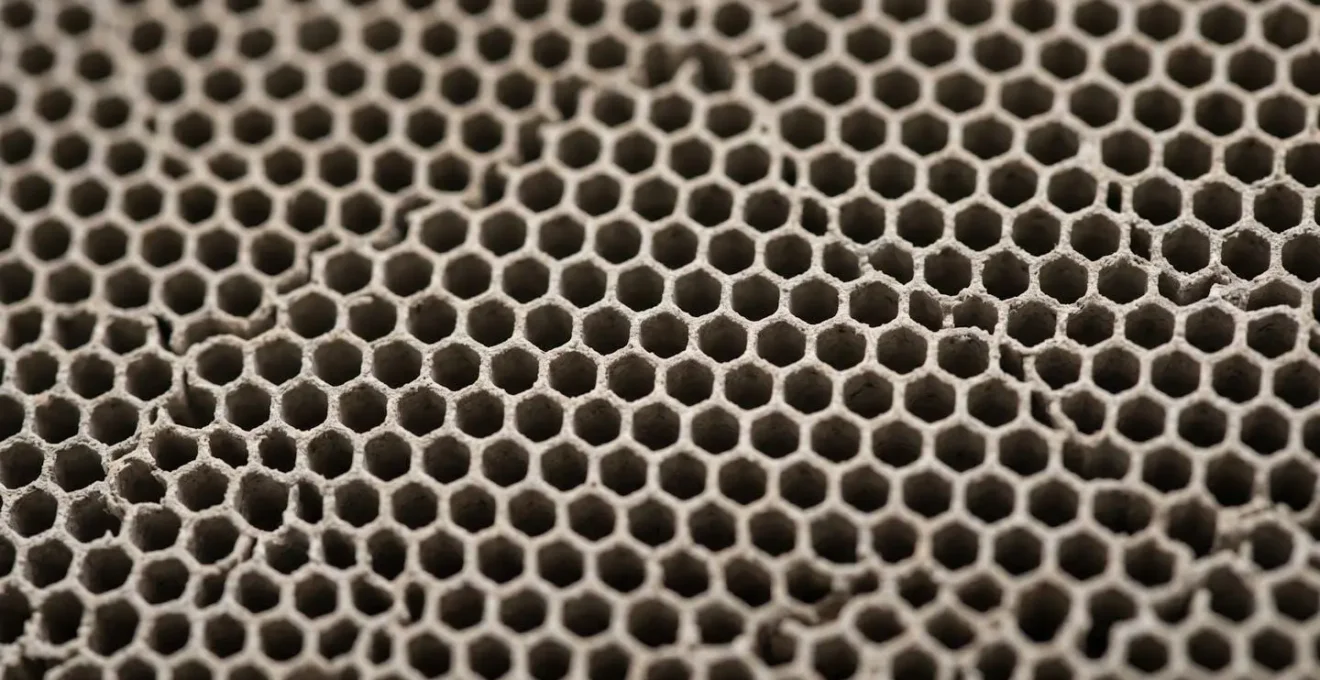

Le calculateur juge l’efficacité du catalyseur en comparant les signaux de deux sondes à oxygène (sondes lambda) : une en amont et une en aval du catalyseur. Si les signaux sont trop similaires, il en déduit que le catalyseur n’a pas « nettoyé » les gaz d’échappement. Mais qu’est-ce qui peut fausser cette mesure ?

Une étude de cas sur les moteurs Renault approchant les 150 000 km est éclairante : une sonde lambda aval « paresseuse » qui vieillit peut envoyer des valeurs erronées, déclenchant le P0420 alors que le catalyseur est parfaitement fonctionnel. De même, une micro-fuite sur la ligne d’échappement entre le moteur et le catalyseur peut aspirer de l’air frais (effet Venturi) et tromper complètement la sonde amont. Avant même d’envisager de changer le catalyseur, les premières étapes, beaucoup moins chères, sont de vérifier l’étanchéité de l’échappement (un chiffon sur la sortie peut aider à entendre les fuites) et de tester ou remplacer la ou les sondes lambda, surtout si elles sont d’origine et que le véhicule est kilométré.

ELM327 ou VCDS : quel outil choisir pour une Volkswagen de 2015 ?

Vous êtes l’heureux propriétaire d’une Golf, d’une Audi ou d’une Skoda et vous souhaitez faire plus qu’un simple diagnostic moteur. Vous voulez peut-être activer des options cachées comme le balayage des aiguilles au démarrage, vérifier le kilométrage réel stocké dans différents calculateurs ou forcer la régénération du filtre à particules. Dans ce cas, votre fidèle ELM327 va vite montrer ses limites. Pour les véhicules du groupe VAG (Volkswagen, Audi, Seat, Skoda), l’écosystème est très spécifique.

L’ELM327, comme nous l’avons vu, ne parle que le « langage moteur » universel. Les outils spécialisés comme VCDS (VAG-COM) ou son alternative plus moderne et mobile OBDeleven, sont des traducteurs experts qui parlent couramment tous les dialectes de tous les calculateurs de votre voiture. Ils peuvent non seulement lire et effacer les défauts sur l’ABS, l’airbag, la radio ou la climatisation, mais aussi effectuer des opérations de « codage » et de « réglages de base ».

Le codage permet de modifier le comportement du véhicule en activant ou désactivant des fonctions prévues par le constructeur mais non activées en usine. La réinitialisation des adaptatifs, par exemple après une vidange de boîte DSG, est une opération de maintenance impossible à faire avec un outil générique. Le tableau ci-dessous, basé sur les capacités des différentes interfaces, illustre bien l’écart de fonctionnalités.

L’erreur d’effacer un code défaut juste avant le contrôle technique

C’est une tentation classique : le contrôle technique approche, le voyant moteur est allumé. Un coup de valise, on efface le code, et hop, le tableau de bord est vierge. Problème réglé ? Pas du tout. C’est même l’une des pires erreurs à commettre, qui vous enverra presque à coup sûr en contre-visite. En 2023, avec un taux de prescription de contre-visites pour véhicules particuliers de 19,02%, les contrôleurs ne laissent plus rien passer.

Pour comprendre pourquoi, il faut connaître l’existence des « moniteurs de préparation » (Readiness Monitors). Ce sont une série de tests internes que le calculateur moteur (ECU) effectue en continu pour vérifier que tous les systèmes liés aux émissions polluantes fonctionnent correctement (catalyseur, sonde lambda, vanne EGR, etc.). Lorsque vous effacez les codes défaut, vous effacez également le statut de tous ces moniteurs, les remettant à « non validé » ou « incomplet ».

Lors du contrôle technique, le contrôleur branche sa propre valise et vérifie deux choses : l’absence de codes défaut, et le statut de ces fameux moniteurs. S’il voit que plusieurs moniteurs sont « incomplets », il ne peut pas valider le test anti-pollution. Il en conclut que vous avez récemment effacé un défaut et le véhicule est ajourné pour « Système OBD non prêt ». Pour que les moniteurs passent au statut « validé » ou « prêt », il faut rouler dans des conditions très spécifiques, ce qu’on appelle un cycle de conduite. Chaque constructeur a son propre cycle, mais un cycle générique permet de valider la plupart des moniteurs. Ce n’est qu’une fois ce cycle complété (et si le défaut ne réapparaît pas) que la voiture est réellement prête pour le contrôle.

Où trouver la prise OBD sur votre véhicule quand elle est bien cachée ?

Vous avez votre outil de diagnostic en main, prêt à interroger votre voiture, mais une question fondamentale se pose : où diable se branche-t-il ? La norme OBD2 impose que la prise de diagnostic soit située dans l’habitacle, à portée du conducteur. Mais « à portée » est un terme que les constructeurs interprètent parfois avec beaucoup de créativité. Si un rapide coup d’œil sous le volant ne révèle rien, ne paniquez pas. Il existe quelques endroits de prédilection où cette fameuse prise aime jouer à cache-cache.

La prise OBD2, ou DLC (Data Link Connector), est une prise trapézoïdale à 16 broches, généralement de couleur noire, violette ou grise. Son design unique avec un détrompeur physique empêche de la brancher à l’envers. Voici les 4 zones à inspecter en priorité pour la débusquer :

• Zone 1 (la plus courante) : Sous le tableau de bord, côté conducteur. Baissez la tête et regardez au-dessus des pédales, souvent à gauche ou à droite de la colonne de direction. N’hésitez pas à passer la main, elle peut être orientée vers le bas et peu visible. Cherchez aussi de petites trappes en plastique qu’il faut parfois déclipser.
• Zone 2 : Dans la console centrale. Sur certains modèles, elle se cache sous le cendrier (qu’il faut retirer), près de l’allume-cigare ou dans le petit vide-poche situé en bas de la console.
• Zone 3 : Côté passager. Ouvrez la boîte à gants. La prise peut se trouver à l’intérieur, sur la paroi du fond ou sur le côté. Parfois, elle est située en dessous de la boîte à gants.
• Zone 4 (la plus sournoise) : Dans la boîte à fusibles de l’habitacle. Si votre voiture a une boîte à fusibles accessible dans l’habitacle (souvent derrière une trappe sur le côté du tableau de bord), la prise OBD peut s’y trouver.

Si après avoir fouillé ces zones, la prise reste introuvable, une recherche rapide en ligne avec « emplacement prise OBD + [modèle de votre voiture] » vous donnera la réponse en quelques secondes, souvent avec une photo ou une vidéo à l’appui.

Comment lire un fichier ECU en toute sécurité sans bloquer le calculateur ?

Le monde du diagnostic et de la modification automobile est rempli de termes qui peuvent faire peur, notamment celui de « lecture de l’ECU ». Une crainte légitime est de « bloquer » le calculateur, le rendant inutilisable et entraînant une réparation extrêmement coûteuse. Il est donc vital de clarifier ce que l’on peut faire en toute sécurité avec un outil à moins de 50 €, et ce qu’il ne faut absolument jamais tenter.

La confusion vient d’une méconnaissance de deux opérations radicalement différentes. Comme le souligne un expert technique dans le guide de diagnostic OBD2, il y a une distinction fondamentale à faire :

Lire les codes défauts (ce que fait un outil OBD à 15€) est différent de lire la cartographie de l’ECU (une opération de reprogrammation)

– Expert technique, Guide diagnostic OBD2

En d’autres termes, votre ELM327 ou tout autre lecteur de diagnostic standard ne fait que « poser des questions » au calculateur. Il envoie une requête standardisée du type « Y a-t-il des codes défauts stockés ? » et le calculateur répond. C’est une opération de lecture seule, non-intrusive et sans aucun risque. Il est physiquement impossible de bloquer un calculateur en lisant simplement les codes défauts. C’est comme consulter un site web : vous lisez des informations, vous ne modifiez pas le serveur.

La lecture du « fichier ECU » ou de la « cartographie » est une tout autre affaire. C’est une opération de reprogrammation (ou « chiptuning ») qui vise à extraire le logiciel complet du calculateur pour le modifier. Cela nécessite des outils spécialisés (comme Kess, K-TAG, etc.) qui coûtent plusieurs centaines ou milliers d’euros, une alimentation stabilisée et de solides connaissances. Une coupure de courant ou une mauvaise manipulation pendant cette opération peut effectivement « briquer » ou bloquer l’ECU. Mais rassurez-vous : aucun outil de diagnostic à moins de 50€ n’a la capacité de réaliser cette opération. Vous ne risquez donc absolument rien en branchant votre ELM327 pour faire ce pour quoi il est conçu : un diagnostic de base.

Quand utiliser une lampe témoin plutôt qu’un multimètre pour tester la puissance ?

Voici un secret de vieux mécano qui peut vous épargner des heures de casse-tête et des diagnostics erronés. Vous avez un composant qui ne fonctionne pas, disons une pompe à essence. Votre premier réflexe de bricoleur moderne est de sortir le multimètre, de piquer les fils sur le connecteur et de lire la tension. L’écran affiche un magnifique « 12.0 V ». Vous en déduisez logiquement que le circuit est bon et que la pompe est HS. Vous la remplacez, et… le problème persiste. Pourquoi ? Parce que votre multimètre vous a menti.

Un multimètre a une très haute impédance, ce qui signifie qu’il ne tire quasiment aucun courant pour faire sa mesure. Il peut donc mesurer 12V à travers un fil à moitié corrodé ou un contact de relais charbonné qui ne laisserait passer que quelques milliampères. C’est ce qu’on appelle une tension « à vide ». Or, une pompe à essence, un moteur d’essuie-glace ou une ampoule de phare a besoin non seulement de 12V, mais aussi d’une forte intensité (plusieurs ampères) pour fonctionner. Le test au multimètre ne prouve donc rien sur la capacité du circuit à fournir de la puissance (tension ET intensité).

C’est là qu’une simple lampe témoin « de puissance » faite maison devient un outil de diagnostic bien plus intelligent. L’idée est de remplacer le multimètre par un consommateur qui demande beaucoup de courant, comme une vieille ampoule de phare H4 ou H7. Le test est simple : vous débranchez la pompe à essence et vous branchez votre ampoule de phare à la place sur le connecteur d’alimentation.

• Si l’ampoule s’allume vivement : Le circuit est capable de fournir la puissance nécessaire. Le problème vient très probablement de la pompe à essence elle-même. Votre diagnostic est confirmé.
• Si l’ampoule s’allume très faiblement ou pas du tout : Le circuit n’est PAS bon. Les 12V que vous aviez mesurés s’effondrent dès qu’on leur demande de travailler. Le problème est en amont : faisceau oxydé, mauvaise masse, relais défaillant…

Pour moins de 5€ (une ampoule, deux fils et deux pinces crocodiles), vous venez de construire un outil qui teste la tension « en charge » et qui révèle des défauts que même un multimètre à 200€ ne peut pas voir. C’est l’exemple parfait de l’intelligence de diagnostic primant sur l’outil.

Comment voir ce que la valise ne voit pas grâce à l’oscilloscope ?

Nous avons exploré comment un simple lecteur OBD peut vous donner des informations précieuses, et comment des outils plus spécifiques ou même une simple ampoule peuvent affiner votre diagnostic. Mais que faire lorsque même la valise de diagnostic la plus perfectionnée reste muette ou donne des informations contradictoires ? C’est là qu’intervient l’outil ultime du diagnostiqueur électricien : l’oscilloscope.

Si votre lecteur OBD est un thermomètre qui vous donne une valeur fixe (la température actuelle), l’oscilloscope est un électrocardiogramme qui vous montre l’évolution du signal dans le temps. Il ne se contente pas de dire « il y a 5V ici », il vous montre *comment* ces 5V se comportent : est-ce une ligne parfaitement stable ? Y a-t-il des parasites ? Le signal monte-t-il assez vite ? Descend-il complètement à zéro ? Il permet de visualiser la « santé » d’un signal électrique.

Prenons l’exemple d’un capteur de position de vilebrequin. La valise peut vous dire « pas de signal », mais elle ne vous dira pas pourquoi. L’oscilloscope, lui, vous montrera le signal en direct. Vous pourriez alors voir un signal parfait qui se coupe aléatoirement à chaud (signe d’un défaut interne du capteur), un signal dont l’amplitude est trop faible (signe d’un entrefer trop grand ou d’un capteur fatigué), ou un signal parasité par des interférences (signe d’un problème de blindage du faisceau). Ces nuances sont totalement invisibles pour une valise de diagnostic classique, qui ne lit que des codes ou des valeurs figées.

L’utilisation d’un oscilloscope représente un pas de géant en termes de complexité et d’interprétation. C’est la frontière entre le bricoleur éclairé et le professionnel du diagnostic. Si l’investissement dans un oscilloscope portable (à partir de 150-200€) et le temps d’apprentissage peuvent sembler importants, ils ouvrent la porte à la résolution de pannes complexes, celles que personne d’autre ne trouve. C’est l’étape finale de notre démarche : non plus seulement lire les données, mais analyser leur comportement dynamique pour déceler l’imperceptible.

Alors, la prochaine fois que ce voyant s’allume, respirez : vous avez désormais les clés pour entamer un dialogue intelligent avec votre voiture avant de sortir le portefeuille. L’étape suivante consiste à mettre ces conseils en pratique et à considérer l’acquisition d’un premier outil adapté à vos besoins et à votre curiosité.
