Comment voir ce que la valise ne voit pas grâce à l’oscilloscope ?

En tant que mécanicien, vous connaissez ce scénario par cœur. La valise de diagnostic remonte un code défaut, par exemple sur un capteur d’arbre à cames. Vous remplacez la pièce, confiant. Le client revient une semaine plus tard avec le même voyant moteur allumé et le même problème. La valise, si utile pour lire les codes enregistrés par le calculateur (ECU), ne vous a donné qu’un symptôme, pas la cause profonde. Vous avez perdu du temps, de l’argent, et un peu de la confiance de votre client.

Le réflexe est de suivre ce que dit la machine. On se concentre sur les codes d’erreur, les valeurs de capteurs et on remplace ce qui semble défaillant. C’est une méthode qui fonctionne pour les pannes franches, mais qui montre vite ses limites face à des problèmes de connectique, des pannes intermittentes ou des défaillances mécaniques qui induisent le calculateur en erreur. On se retrouve alors à naviguer à l’aveugle, en changeant des pièces « au cas où ».

Et si la véritable clé n’était pas de lire plus de codes, mais de voir ce qui se passe réellement dans les circuits ? C’est ici que l’oscilloscope change la philosophie du diagnostic. Il ne se contente pas de lire un résultat interprété par l’ECU ; il affiche le signal électrique brut, la « voix » de chaque composant. Apprendre à utiliser un oscilloscope, ce n’est pas seulement ajouter un outil à votre servante, c’est apprendre à traduire le langage électrique du véhicule en un diagnostic mécanique précis. C’est passer du « quoi » (le code défaut) au « pourquoi » (la dent de distribution décalée, le balai de pompe usé, la masse défectueuse).

Cet article n’est pas une introduction théorique. C’est un guide pratique destiné aux professionnels qui veulent franchir un cap. Nous allons voir, à travers des cas concrets, comment l’oscilloscope vous permet de poser un diagnostic juste, rapide et non intrusif, là où tous les autres outils échouent.

Pour vous guider dans cette montée en compétence, nous aborderons des applications pratiques et des techniques de mesure qui transformeront votre approche du diagnostic électronique.

Pourquoi vérifier la distribution à l’oscilloscope avant de tout démonter ?

Un doute sur un calage de distribution est souvent synonyme de longues heures de travail. Il faut démonter les carters, accéder à la courroie ou à la chaîne, piger le moteur… Une opération lourde, simplement pour une vérification. L’oscilloscope transforme cette intervention invasive en un diagnostic non intrusif de quelques minutes. L’idée est simple : au lieu de regarder la mécanique, on écoute la conversation entre les deux capteurs qui la surveillent : le capteur de vilebrequin (PMH) et le capteur d’arbre à cames (AAC).

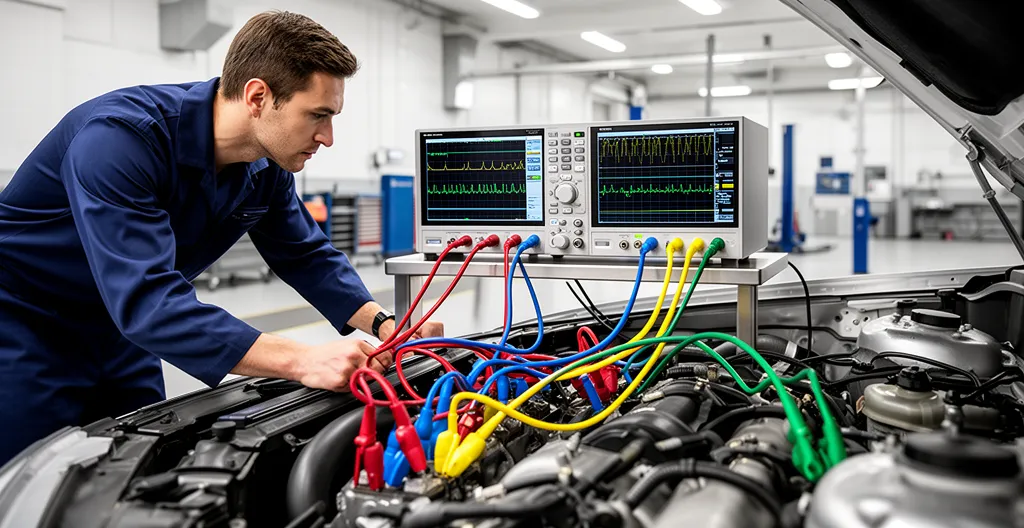

En connectant deux voies de l’oscilloscope sur ces capteurs, vous affichez leurs signaux simultanément. Un moteur bien calé présente une relation temporelle parfaite et répétable entre ces deux signaux. Le signal du capteur d’AAC apparaît toujours au même endroit par rapport au signal du PMH. Si la courroie a sauté d’une dent, cette relation est brisée. Vous verrez instantanément un décalage anormal sur votre écran, confirmant le défaut de calage sans avoir déposé une seule vis. Cette méthode permet d’économiser un temps précieux ; selon les données du secteur, jusqu’à 8 heures de travail peuvent être économisées sur un diagnostic de distribution complexe.

Cette technique de corrélation de signaux est l’une des plus puissantes de l’arsenal du diagnostiqueur. Elle ne se limite pas à un simple saut de dent. Voici les vérifications essentielles à effectuer :

• Corrélation temporelle PMH/AAC : C’est la base. En superposant les deux signaux, on vérifie leur synchronisation. Un décalage visible signe un problème de calage.
• Stabilité du signal AAC : Sur les systèmes avec déphaseur d’arbre à cames (VVT), une instabilité ou une « danse » du signal AAC à régime constant peut indiquer une usure du tendeur de chaîne ou un problème sur le déphaseur lui-même.
• Comparaison avec une référence : La meilleure pratique est de comparer le tracé obtenu avec celui d’un véhicule identique et fonctionnel. Cela permet de lever tout doute sur la forme attendue du signal.

En intégrant ce contrôle au début de votre diagnostic pour tout symptôme de manque de puissance ou de démarrage difficile, vous évitez de vous lancer dans des démontages coûteux et inutiles.

Comment savoir si votre pompe à essence va lâcher en regardant son courant ?

Une pompe à essence peut sembler fonctionner correctement, délivrer une pression suffisante au ralenti, et pourtant être sur le point de provoquer une panne. Un multimètre mesurant sa consommation de courant vous donnera une valeur moyenne, mais il est incapable de vous raconter l’histoire de son état mécanique interne. C’est là que l’analyse du courant à l’oscilloscope, via une pince ampèremétrique, devient un outil de prédiction redoutable.

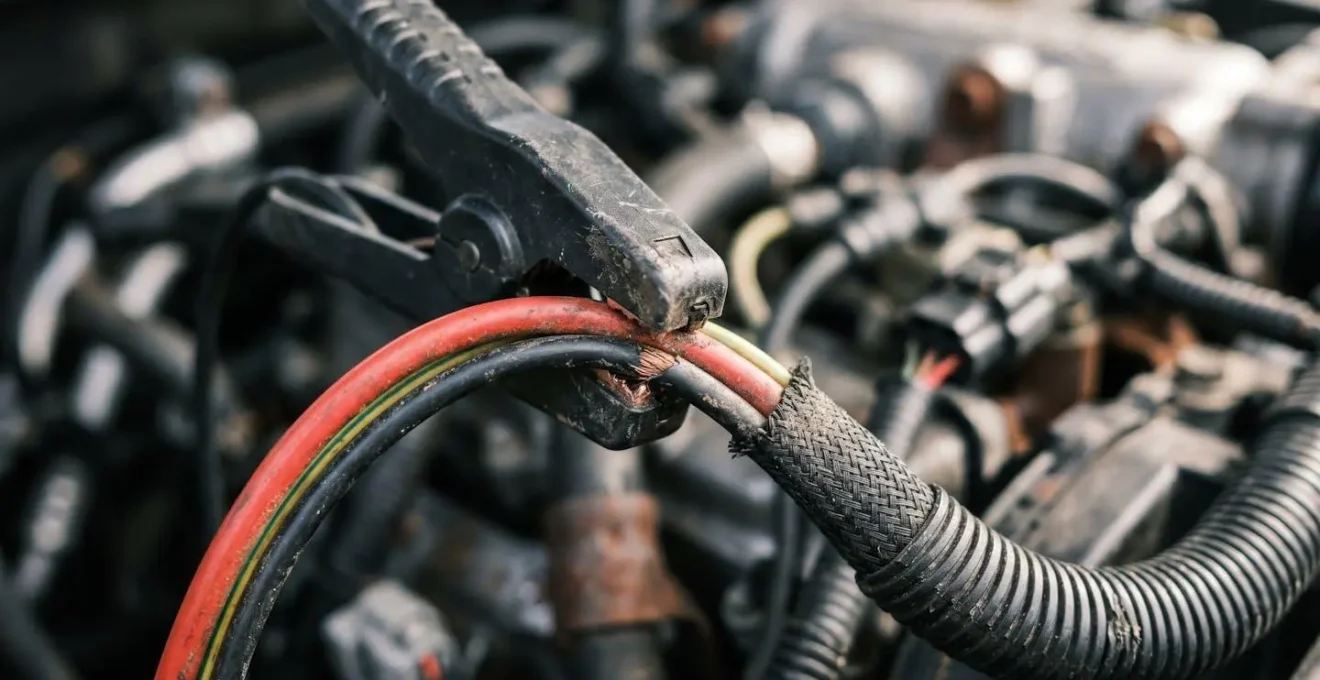

Le principe est de visualiser la consommation de courant de la pompe en temps réel. Chaque petite bosse sur la courbe de l’oscilloscope correspond au passage d’un balai du moteur électrique sur une lame du collecteur. Une pompe saine produit une série de bosses régulières et uniformes, formant une « rampe de courant » homogène. Cette image est la signature électrique d’un composant en bonne santé. Toute dégradation mécanique va immédiatement altérer cette signature.

L’analyse visuelle de cette rampe de courant permet de distinguer avec une précision chirurgicale la nature du problème, bien avant que la panne ne devienne totale. En observant la forme du signal, vous pouvez interpréter l’état de la pompe sans la démonter.

Ce tableau résume les signatures électriques des défauts les plus courants, vous permettant de traduire directement la courbe en diagnostic mécanique.

Comme on peut le voir, un filtre colmaté va faire forcer la pompe, augmentant l’ampérage global, mais la rampe restera régulière. En revanche, des balais usés ou un collecteur endommagé provoqueront des « trous » ou des bosses manquantes dans la rampe. Vous savez alors avec certitude que la pompe est en fin de vie, et non qu’il s’agit d’un simple problème de filtre bouché. C’est un parfait exemple de la façon dont l’oscilloscope transforme un signal électrique en une image claire de l’état mécanique.

Cette méthode s’applique à tous les moteurs à courant continu du véhicule, comme les moteurs de lève-vitre, de ventilateur de chauffage ou d’essuie-glace, faisant de la pince ampèremétrique l’un des accessoires les plus rentables de l’oscilloscope.

Bobine ou bougie : comment identifier le coupable précis sur le tracé ?

Face à un raté d’allumage, le diagnostic se résume souvent à une question : est-ce la bobine ou la bougie qui est en cause ? Changer les deux est une solution de facilité, mais pas un diagnostic d’expert. L’analyse du circuit secondaire de l’allumage à l’oscilloscope permet de trancher avec certitude. En visualisant la tension aux bornes de la bougie, on obtient un tracé riche en informations qui révèle l’état de chaque composant du circuit.

Le tracé d’allumage se décompose en plusieurs parties clés, mais trois d’entre elles sont particulièrement révélatrices. Pour capturer ces signaux rapides et de haute tension, il faut un matériel adapté ; une bande passante d’au moins 20 MHz est nécessaire pour déboguer efficacement les systèmes électroniques modernes. Une fois le signal capturé, l’analyse se concentre sur des points précis :

• La tension de claquage (firing line) : C’est le pic de tension initial nécessaire pour que l’étincelle jaillisse entre les électrodes de la bougie. Une tension de claquage anormalement élevée (souvent supérieure à 30-40 kV) indique une résistance excessive dans le circuit. La cause la plus fréquente est un écartement trop important des électrodes de la bougie ou une usure des câbles d’allumage.
• La durée de l’étincelle (spark line) : C’est le plateau de tension qui suit le pic de claquage. Sa durée, généralement entre 1 et 2 millisecondes (ms), est directement liée à la richesse du mélange air/carburant. Une durée très courte (inférieure à 0.8 ms) suggère un mélange pauvre, tandis qu’une durée très longue (supérieure à 2 ms) indique un mélange riche.
• Les oscillations de la bobine : À la fin de la durée de l’étincelle, l’énergie résiduelle dans la bobine se dissipe sous forme d’oscillations. Une bobine saine doit présenter au moins 3 à 4 oscillations bien visibles. Une absence d’oscillations ou un nombre très réduit signale un court-circuit interne dans l’enroulement secondaire de la bobine. C’est la signature d’une bobine défectueuse.

En quelques minutes, vous pouvez donc non seulement identifier le cylindre responsable du raté, mais aussi déterminer avec précision si le défaut provient de la bougie, du mélange ou de la bobine elle-même, pour un remplacement ciblé et justifié.

L’erreur de réglage qui vous fait passer à côté du signal parasite

La puissance d’un oscilloscope peut être complètement anéantie par une simple erreur de réglage. L’une des plus courantes, et des plus critiques, concerne le choix du couplage d’entrée : AC (courant alternatif) ou DC (courant continu). Beaucoup de techniciens, par habitude ou méconnaissance, utilisent le couplage AC pour « nettoyer » le signal et mieux voir ses variations. C’est une erreur qui peut masquer la véritable cause d’une panne.

Le couplage AC filtre la composante continue du signal pour ne montrer que ses variations. C’est utile dans certains cas, mais en diagnostic automobile, cela revient à porter des œillères. Le couplage DC, lui, affiche le signal complet : sa forme, ses variations, mais aussi sa position par rapport au zéro volt (la masse). Cette information est capitale. Un capteur peut générer un signal de forme parfaite, mais si ce signal est « décalé » vers le haut à cause d’un problème de masse (offset), le calculateur peut mal l’interpréter. En couplage AC, cet offset est invisible.

Un technicien expérimenté sait qu’un code d’erreur n’est pas une condamnation pour le capteur. Comme le soulignent les experts, il faut connecter l’oscilloscope pour voir ce qui se passe réellement. Cela permet de confirmer la présence du signal et de vérifier l’alimentation et la masse, des éléments que le couplage AC peut masquer.

Le tableau suivant illustre l’importance cruciale de travailler en couplage DC pour ne pas passer à côté d’informations essentielles.

La règle d’or est donc simple : commencez toujours votre analyse en couplage DC. C’est le seul moyen d’avoir une vue d’ensemble honnête du comportement électrique d’un circuit. Vous pourrez ensuite, si nécessaire, basculer en AC pour zoomer sur une variation spécifique, mais jamais sans avoir d’abord observé le signal dans son intégralité.

Quand faire une compression relative pour évaluer l’état mécanique en 5 minutes ?

Évaluer la santé mécanique d’un moteur, notamment ses compressions, est une étape fondamentale. La méthode traditionnelle avec un compressiomètre est fiable mais longue et invasive : il faut démonter les bougies ou les injecteurs, ce qui peut être très laborieux sur les moteurs modernes. L’oscilloscope offre une alternative révolutionnaire : le test de compression relative. Cette technique permet d’évaluer l’équilibre des compressions entre les cylindres en moins de cinq minutes, sans rien démonter.

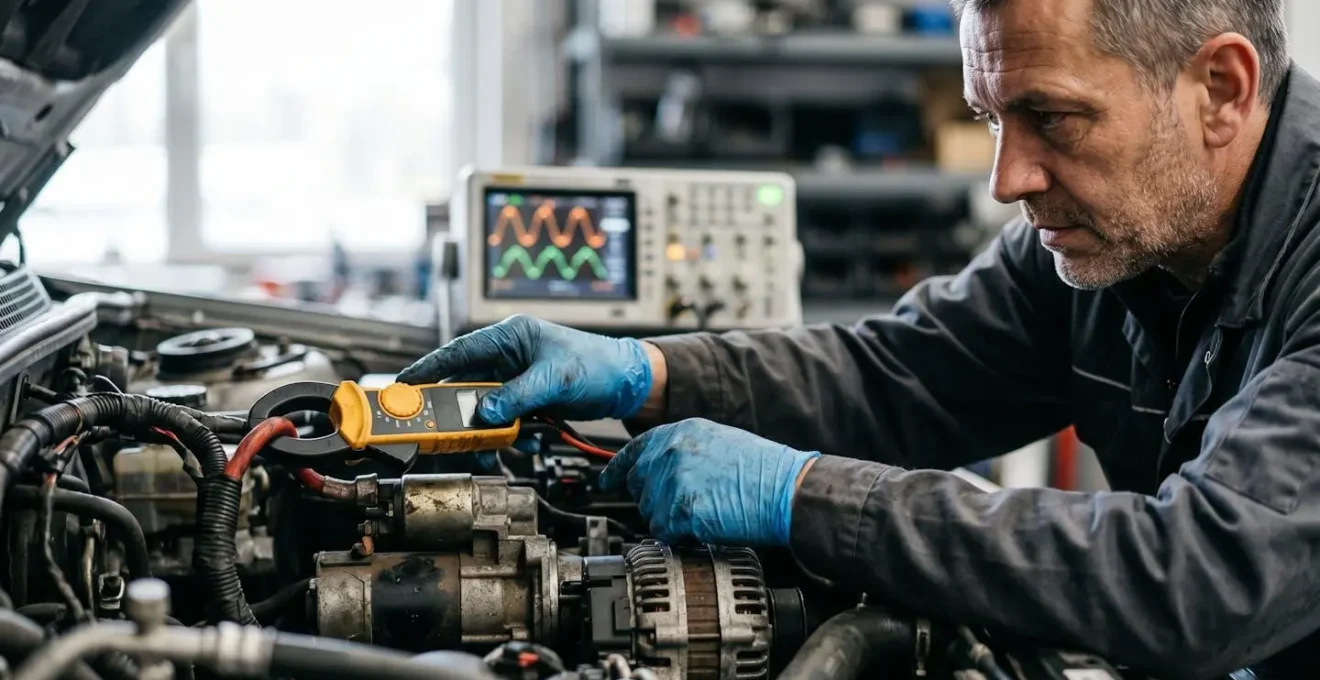

Le principe repose sur une idée simple : le démarreur doit fournir plus de courant pour comprimer un cylindre avec une bonne compression que pour un cylindre qui en a moins. En mesurant le courant consommé par le démarreur avec une pince ampèremétrique pendant que le moteur tourne (injection et allumage coupés), on obtient une courbe avec des pics. Chaque pic correspond à l’effort de compression d’un cylindre. Un test de diagnostic peut ainsi être réalisé en 5 minutes contre 45 minutes pour la méthode classique.

L’analyse est ensuite purement visuelle et comparative. Il ne s’agit pas de mesurer une valeur absolue en bars, mais de comparer la hauteur des pics entre eux. Sur un moteur sain, tous les pics de courant doivent être à peu près à la même hauteur. Si un ou plusieurs pics sont visiblement plus bas que les autres, cela indique une perte de compression sur les cylindres correspondants. Vous avez ainsi une vision globale de l’équilibre mécanique du moteur en un clin d’œil.

Ce test est idéal lors de la réception d’un véhicule pour un manque de puissance, des vibrations ou des difficultés de démarrage. S’il révèle un déséquilibre, vous savez immédiatement que le problème est d’ordre mécanique et vous pouvez orienter votre diagnostic vers un test de fuite ou une mesure de compression classique pour quantifier la perte.

Quand réaliser un enregistrement de données pour piéger une panne furtive ?

La panne intermittente, ou « furtive », est le cauchemar de tout mécanicien. Le véhicule fonctionne parfaitement à l’atelier, mais le client se plaint d’un à-coup, d’une perte de puissance ou d’un calage qui n’arrive que « de temps en temps », dans des conditions de conduite spécifiques. Lire les codes défauts est souvent inutile, car soit il n’y en a pas, soit ils sont trop vagues. C’est dans ce scénario que la fonction d’enregistrement de données de l’oscilloscope devient votre meilleur allié.

L’idée n’est plus de regarder un signal figé à l’instant T, mais d’enregistrer plusieurs signaux clés sur une longue période, pendant un essai routier, pour « piéger » la panne au moment où elle se produit. L’oscilloscope agit comme une boîte noire, capturant l’historique électrique qui précède, accompagne et suit l’événement. Vous pouvez, par exemple, surveiller simultanément le signal du capteur de position du papillon, le signal du capteur de pression d’admission et la commande d’un injecteur.

Une fois l’essai terminé et la panne (espérons-le) reproduite, le vrai travail d’analyse commence. Les logiciels modernes comme PicoScope permettent de zoomer sur des millions de points de données, de poser des mesures précises et de rejouer la scène au ralenti. Vous pourriez ainsi découvrir une micro-coupure sur l’alimentation d’un capteur lorsque vous passez sur une bosse, ou une chute de signal du capteur de pression uniquement lors d’une forte accélération. Ces défauts, invisibles lors d’un contrôle statique à l’atelier, deviennent évidents à l’écran. Il est alors possible de tirer le meilleur parti de l’outil pour comprendre les données capturées en zoomant et mesurant chaque détail de la forme d’onde.

L’enregistrement long est particulièrement indiqué pour les pannes qui dépendent de la température, de la charge moteur, de la vitesse ou des vibrations. C’est une approche méthodique qui demande de la patience, mais qui offre des résultats d’une fiabilité inégalée pour résoudre les problèmes les plus insaisissables.

Pourquoi votre multimètre ne peut pas lire correctement un signal PWM ?

Les calculateurs modernes utilisent de plus en plus de signaux à Modulation de Largeur d’Impulsion (PWM) pour commander des actionneurs comme les vannes EGR, les modules de ventilation, ou les électrovannes de turbo. Tenter de mesurer un tel signal avec un multimètre est l’une des erreurs de diagnostic les plus courantes et les plus trompeuses. Le multimètre vous donnera une valeur, mais cette valeur sera presque toujours fausse et vous orientera vers un mauvais diagnostic.

Un signal PWM est un signal carré qui bascule très rapidement entre une tension haute (ex: 12V) et une tension basse (0V). Ce n’est pas la tension qui varie, mais le temps relatif passé à l’état haut par rapport au temps passé à l’état bas (le « rapport cyclique »). Un multimètre, conçu pour mesurer des tensions continues stables ou des valeurs efficaces de signaux alternatifs sinusoïdaux, est incapable de suivre ces basculements rapides. Il va donc effectuer une sorte de moyenne de tension, qui n’a aucune signification réelle. Par exemple, sur un signal 12V avec un rapport cyclique de 50%, un multimètre pourra afficher environ 6V, vous laissant croire à une chute de tension ou un problème de câblage. Cette mesure peut conduire à jusqu’à 50% d’erreur sur un signal PWM, rendant le diagnostic caduc.

Seul l’oscilloscope peut afficher la véritable nature du signal PWM. Sur l’écran, vous verrez :

• La tension maximale et minimale : Vous pourrez vérifier si le signal atteint bien les 12V attendus et redescend correctement à 0V. Une tension minimale qui ne revient pas à zéro peut indiquer un problème de masse.
• La fréquence : Vous pourrez vérifier que la fréquence du signal correspond aux spécifications du constructeur.
• Le rapport cyclique : Vous verrez la forme carrée du signal et pourrez mesurer ou visualiser le pourcentage de temps passé à l’état haut, qui est la véritable information de commande envoyée par le calculateur.

En somme, utiliser un multimètre pour un signal PWM, c’est comme essayer de lire l’heure avec une boussole. L’outil n’est pas fait pour ça. Face à un actionneur commandé par PWM, l’oscilloscope n’est pas une option, c’est une nécessité absolue pour ne pas remplacer inutilement des pièces parfaitement fonctionnelles.

Comment interpréter les courbes de vos capteurs pour valider une pièce ?

Vous avez capturé le signal d’un capteur suspect. La courbe s’affiche sur l’écran, mais comment savoir si elle est « bonne » ou « mauvaise » ? C’est l’ultime étape du diagnostic : l’interprétation. Sans référence, une forme d’onde, aussi belle soit-elle, n’a pas de valeur. La compétence la plus importante à développer est donc de savoir comparer un signal à une référence fiable pour prendre une décision éclairée.

La méthode la plus sûre est de se construire sa propre bibliothèque de signaux. Chaque fois que vous travaillez sur un véhicule sain, prenez quelques minutes pour enregistrer les signaux des capteurs clés (PMH, AAC, pression d’admission, position papillon…). Sauvegardez ces tracés en les nommant clairement (ex: « Peugeot_208_1.2_Puretech_Capteur_PMH_OK.psdata »). Cette bibliothèque deviendra votre atout le plus précieux. Lorsque vous serez face à un véhicule en panne, il vous suffira de capturer le signal suspect et de le superposer avec votre enregistrement de référence. Les anomalies, même subtiles, sauteront aux yeux.

En l’absence de référence personnelle, d’autres techniques existent. On peut consulter les bases de données intégrées à certains oscilloscopes ou les forums spécialisés, mais la méthode de comparaison directe reste la plus fiable. En pratique, la validation d’un capteur suit une méthode rigoureuse :

1. Enregistrer le signal suspect dans les conditions où la panne se manifeste (au ralenti, en charge, à chaud…).
2. Capturer le signal d’un capteur neuf ou d’un capteur sur un véhicule identique et fonctionnel. C’est la référence idéale.
3. Superposer les deux tracés à l’écran. Les logiciels d’oscilloscope permettent de les aligner et de comparer leur forme, leur amplitude et leur timing.
4. Effectuer un « wiggle test » : Tout en observant le signal en direct, manipulez doucement le connecteur et le faisceau du capteur. La moindre micro-coupure ou parasite apparaissant à l’écran signe un problème de connexion.
5. Vérifier l’alimentation et la masse : Ne validez jamais un capteur sans avoir vérifié que son alimentation est stable et que sa masse est parfaite (proche de 0V).

Un signal défectueux peut prendre plusieurs formes : signal plat (capteur HS), signal bruité (problème de masse ou d’interférences), micro-coupures (faux contact) ou forme complètement déformée. L’identification de ces signatures vous permet de condamner une pièce avec certitude ou, au contraire, de l’innocenter et de chercher ailleurs.

L’objectif final est de transformer l’incertitude en certitude. L’oscilloscope n’est pas un outil magique, mais un instrument de mesure qui, utilisé avec méthode, vous permet de baser vos décisions sur des preuves visuelles irréfutables plutôt que sur des suppositions.
