Comment trouver une panne qui n’allume aucun voyant au tableau de bord ?

Ce son familier. Un hoquet du moteur, une perte de puissance fugace en pleine accélération, ou un ralenti qui toussote à froid. Pourtant, le tableau de bord reste désespérément vide de tout témoin lumineux. Vous branchez une valise de diagnostic, confiant, pour lire le verdict : « Aucun code défaut enregistré ». C’est le début d’un long chemin de croix pour de nombreux conducteurs, une descente dans la frustration où les conseils habituels comme changer les bougies ou vérifier la batterie n’offrent aucune solution.

Le réflexe commun est de remplacer des pièces à l’aveugle, une stratégie coûteuse et souvent inefficace. En effet, les pannes furtives représentent un défi de taille, et selon les données des centres de diagnostic auto, près d’un quart des dysfonctionnements moteur ne déclenchent pas immédiatement le fameux voyant « check engine ». Le problème n’est donc pas que votre voiture ne communique pas ; c’est qu’elle murmure dans un langage que seuls les initiés comprennent.

Mais si la véritable approche n’était pas de chercher une erreur évidente, mais plutôt de mener une enquête ? Et si le problème n’était pas un composant « cassé », mais un « menteur » dans le système ? Un capteur qui, tout en fonctionnant dans ses tolérances électriques, envoie des informations plausibles mais fausses, créant un effet domino qui perturbe toute la logique du calculateur. Cet article n’est pas une simple liste de pièces à vérifier. C’est une méthode de diagnostic différentiel, une façon de penser comme un détective de la mécanique pour traquer et identifier ces pannes fantômes.

Nous allons décortiquer la logique du calculateur, apprendre à lire entre les lignes des données en temps réel et utiliser des techniques de corrélation pour forcer la panne à se révéler. Suivez ce guide pour transformer la frustration en une enquête méthodique et ciblée.

Pourquoi votre voiture broute à froid alors que tout semble normal à la valise ?

Le broutage à froid est le symptôme classique d’un mélange air/carburant inadapté. Lorsque le moteur est froid, le calculateur (ECU) a besoin d’enrichir considérablement ce mélange pour assurer une combustion stable. Pour ce faire, il se fie principalement à une information : la température du liquide de refroidissement (et parfois de l’air d’admission). Si le capteur de température ment, même légèrement, tout le calcul est faussé. Il peut par exemple indiquer 20°C alors qu’il fait 5°C dehors. L’ECU va donc commander un enrichissement insuffisant, provoquant ces fameux ratés jusqu’à ce que le moteur monte en température.

Un capteur de température défaillant ne génère pas forcément de code défaut, car ses valeurs peuvent rester dans une plage « plausible » pour l’ECU. Le premier test, d’une simplicité désarmante, consiste à laisser la voiture reposer toute une nuit. Au matin, avant de démarrer, branchez votre outil de diagnostic et comparez la valeur de la température du liquide de refroidissement avec la température ambiante réelle. Un écart de plus de 5 à 10°C est un drapeau rouge qui désigne un coupable quasi certain.

D’autres « menteurs » peuvent être impliqués. Un capteur de pression absolue (MAP) légèrement décalé ou un papillon des gaz qui ne rapporte pas une position de 0% exacte au repos peuvent également induire l’ECU en erreur sur la quantité d’air entrant, et donc sur le carburant à injecter. La logique est toujours la même : ne pas chercher la panne, mais l’information erronée qui la provoque.

Cette vérification des données à froid, avant même le premier tour de clé, est souvent l’étape la plus rentable de tout le diagnostic.

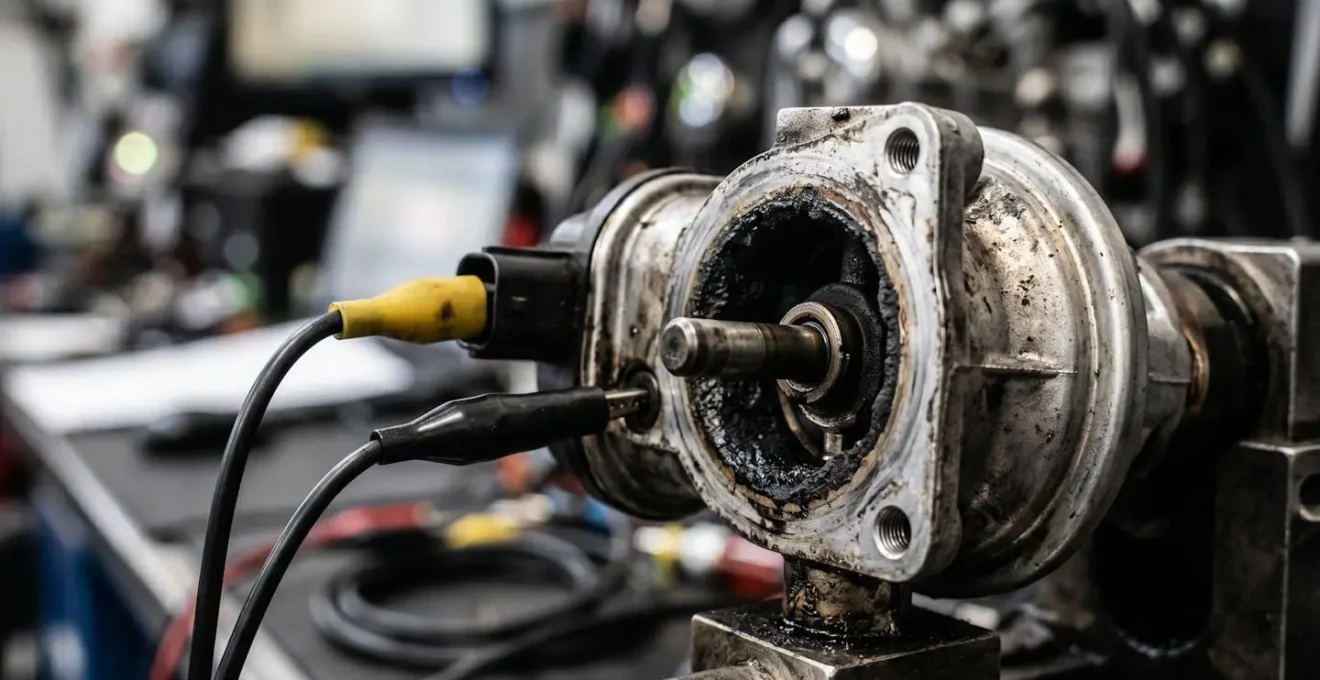

Comment vérifier si votre vanne EGR fonctionne sans la démonter ?

La vanne de recirculation des gaz d’échappement (EGR) est une source notoire de problèmes, notamment de pertes de puissance ou de ralenti instable. Son rôle est de réinjecter une partie des gaz d’échappement dans l’admission pour réduire les émissions d’oxydes d’azote (NOx). Lorsqu’elle se grippe en position ouverte ou fermée, ou s’encrasse, le moteur fonctionne mal. Le problème est que la tester physiquement implique souvent un démontage fastidieux. Heureusement, il existe une méthode élégante pour la diagnostiquer « en service » via la valise.

Cette technique repose sur la corrélation entre l’EGR et le débitmètre d’air massique (MAF). Le principe est simple : si l’on ouvre la vanne EGR, des gaz d’échappement entrent dans l’admission. Cet afflux de gaz « pauvres » en oxygène prend la place de l’air frais venant de l’extérieur. Par conséquent, le débitmètre, qui mesure cet air frais, doit voir sa valeur chuter de manière significative. Si l’on commande l’ouverture de l’EGR avec l’outil de diagnostic et que la valeur du MAF ne bouge pas, c’est que la vanne est bloquée fermée ou que son conduit est bouché.

Comme le montre cet écran de diagnostic, la relation entre les deux capteurs est directe et observable en temps réel.

Cette méthode est particulièrement fiable, comme le prouve une analyse menée sur des moteurs diesel.

Il existe d’autres méthodes de test, mais celle de la corrélation reste la plus rapide et la plus fiable sans rien démonter.

Maîtriser cette technique vous évitera des heures de main-d’œuvre inutiles et un diagnostic hasardeux.

Long Term Fuel Trim : comment cette valeur révèle une prise d’air invisible ?

Le « Fuel Trim » (correction de carburant) est sans doute le paramètre le plus puissant pour diagnostiquer une panne invisible. Il représente l’ajustement que l’ECU applique en temps réel à la quantité de carburant injectée pour maintenir un ratio air/carburant parfait (stœchiométrique), en se basant sur les informations de la sonde lambda. Le Short Term Fuel Trim (STFT) est la correction instantanée, tandis que le Long Term Fuel Trim (LTFT) est la correction apprise sur le long terme. C’est ce dernier qui est notre mouchard.

Imaginez une prise d’air vicieuse après le débitmètre (une durite fendue, un joint de collecteur fatigué). De l’air non mesuré entre dans le moteur. La sonde lambda détecte un surplus d’oxygène dans les gaz d’échappement (mélange pauvre) et ordonne à l’ECU d’ajouter du carburant. L’ECU obéit, et le STFT grimpe. Si cette situation perdure, l’ECU « mémorise » cette correction dans le LTFT pour ne pas avoir à la recalculer en permanence. Une valeur de LTFT positive et élevée (supérieure à +10%) est donc le signe quasi certain que l’ECU compense un excès d’air ou un manque de carburant.

Le plus révélateur est l’analyse du LTFT à différents régimes. Une prise d’air a un effet beaucoup plus important au ralenti (quand le volume d’air aspiré est faible) qu’à haut régime. Par conséquent, si votre LTFT est très élevé au ralenti (une prise d’air typique provoque des valeurs LTFT comprises entre +20% et +35% au ralenti) et qu’il diminue progressivement à mesure que vous accélérez, vous tenez votre coupable. À l’inverse, un LTFT élevé qui reste constant ou augmente avec le régime pointe plutôt vers un problème d’alimentation en carburant (pompe faible, injecteur bouché).

Cette seule valeur, correctement interprétée, peut vous épargner le remplacement inutile d’un grand nombre de capteurs.

L’erreur de changer la sonde lambda quand c’est le débitmètre qui ment

Voici un scénario de diagnostic erroné extrêmement courant. La voiture manque de puissance, la consommation augmente. La valise indique un code « mélange pauvre » ou « mélange riche ». Le premier réflexe, logique en apparence, est d’incriminer la sonde lambda (ou sonde à oxygène), puisque c’est elle qui mesure la qualité du mélange. On la remplace, mais le problème persiste. L’erreur n’est pas dans la pièce changée, mais dans la compréhension de la chaîne de diagnostic.

La sonde lambda est le messager, pas le décideur. Elle ne fait que rapporter ce qu’elle voit. Le véritable chef d’orchestre du calcul de la quantité de carburant est le débitmètre d’air massique (MAF). C’est lui qui dit à l’ECU « voici la quantité d’air qui entre dans le moteur ». L’ECU lui fait une confiance aveugle et calcule l’injection en conséquence. Or, si le débitmètre est encrassé, son filament chaud se refroidit moins vite, et il « sous-estime » la quantité d’air réelle. Il va dire à l’ECU « il entre 10g/s d’air » alors qu’il en entre 12g/s. L’ECU, crédule, injecte du carburant pour 10g/s. Résultat : le mélange est pauvre. La sonde lambda, en bout de chaîne, fait son travail et rapporte : « Mélange pauvre ! ». Mais elle n’est pas la cause, juste le témoin du mensonge initial du débitmètre.

L’ECU fait confiance par défaut au débitmètre pour calculer l’injection. Si le MAF ment, toute la chaîne de régulation est faussée, créant un effet domino de codes défauts trompeurs.

– Formation diagnostic automobile DENSO, Manuel de diagnostic avancé DENSO Technic

Le coût de cette méprise est loin d’être anodin.

Avant de condamner une sonde lambda, remettez toujours en question la véracité des informations fournies en amont par le débitmètre.

Quand réaliser un enregistrement de données pour piéger une panne furtive ?

Certaines pannes sont des fantômes. Elles n’apparaissent que dans des conditions très spécifiques : à une certaine température, lors d’une forte accélération, sur une route bosselée… Rester les yeux rivés sur l’écran de la valise en espérant voir l’anomalie se produire est une perte de temps. C’est ici qu’intervient l’enregistrement de données en roulant (« datalogging »), l’arme ultime pour piéger une panne intermittente.

Le principe est d’utiliser un outil de diagnostic (même une simple interface ELM327 avec un smartphone peut suffire) pour enregistrer en continu une sélection de paramètres clés pendant que vous conduisez, en essayant de reproduire les conditions de la panne. Une fois le symptôme apparu (un à-coup, une perte de puissance), vous pouvez arrêter l’enregistrement et analyser les graphiques « à froid ». Vous chercherez la corrélation entre l’événement et une valeur anormale : une chute de pression de carburant, une valeur de capteur qui décroche, une correction de carburant qui s’envole…

Le secret d’un bon enregistrement est de ne pas se noyer sous les données. Il faut sélectionner un nombre limité de PIDs (Parameter IDs) pertinents en fonction du type de panne suspectée. Enregistrer 50 paramètres à la fois ralentit le taux de rafraîchissement et rend l’analyse illisible. Mieux vaut faire plusieurs enregistrements ciblés.

Le choix des paramètres à surveiller est stratégique et dépend de la nature de la panne que vous cherchez à capturer.

Cette méthode transforme le diagnostic passif en une chasse active, où vous forcez la panne à laisser des traces numériques exploitables.

Comment un simple chargeur USB défectueux peut planter tout votre réseau CAN ?

Nous entrons maintenant dans le domaine du paranormal automobile : des pannes multiples et sans lien apparent qui apparaissent et disparaissent. L’ABS se met en défaut en même temps que la boîte de vitesses, le tableau de bord s’éteint… Le coupable n’est souvent pas un calculateur défaillant, mais un « parasite » qui perturbe le réseau CAN (Controller Area Network). Ce bus de communication est le système nerveux de votre voiture, reliant tous les calculateurs entre eux. Si ce réseau est « pollué » par des interférences électromagnétiques, la communication devient chaotique.

Et la source de pollution la plus fréquente, et la plus sournoise, est un accessoire de seconde monte de mauvaise qualité. Un simple chargeur USB à bas prix branché sur l’allume-cigare, un kit Bluetooth non blindé ou un boîtier additionnel mal conçu peuvent générer un bruit électrique suffisant pour rendre le réseau CAN inopérant par intermittence. Ces pannes sont les plus frustrantes car elles sont souvent impossibles à reproduire au garage, le client ayant retiré son téléphone et son chargeur avant de confier le véhicule.

La fréquence de ce phénomène est alarmante et souvent sous-estimée par les professionnels eux-mêmes. Selon les statistiques de dépannage 2024, les accessoires défectueux sont à l’origine de près de 80% des pannes ‘fantômes’ liées à des défauts de communication multiples. Avant d’imaginer le remplacement coûteux d’un calculateur ou des heures de recherche sur le faisceau, la première étape est le diagnostic par soustraction.

Le protocole est radical mais d’une efficacité redoutable :

1. Débranchez TOUS les accessoires non-originels : chargeurs USB, kits Bluetooth, boîtiers E85, dashcams.
2. Retirez les alarmes de seconde monte et les trackers GPS aftermarket.
3. Déconnectez les amplificateurs audio et éclairages LED additionnels.
4. Testez le véhicule pendant 24 à 48 heures sans aucun de ces équipements.
5. Si les symptômes disparaissent, réintroduisez les accessoires un par un, sur plusieurs jours, jusqu’à ce que le coupable se manifeste à nouveau.

Cette simple discipline peut vous faire économiser des milliers d’euros en diagnostiquant une panne complexe avec un coût de réparation nul.

Pourquoi vérifier la distribution à l’oscilloscope avant de tout démonter ?

Un décalage de la distribution, même d’une seule dent, peut causer des pertes de puissance, des difficultés de démarrage ou un ralenti instable, souvent sans code défaut spécifique ou avec des codes trompeurs. Le diagnostic traditionnel implique le démontage des carters pour un contrôle visuel des repères, une opération longue et coûteuse. Pourtant, l’oscilloscope permet de valider la synchronisation du moteur en quelques minutes, sans rien démonter.

La technique consiste à afficher simultanément les signaux du capteur de vilebrequin (CKP) et du capteur d’arbre à cames (CMP). Le signal du CKP donne la position exacte des pistons, tandis que celui du CMP indique la position des soupapes. Sur un moteur correctement calé, la relation entre ces deux signaux est fixe et connue. Le front montant du signal CMP doit apparaître un nombre précis de dents après le « trou » de référence sur le signal CKP. Si ce décalage (ou « déphasage ») est incorrect, la distribution est décalée.

C’est une méthode d’une précision chirurgicale qui permet non seulement de confirmer ou d’infirmer un décalage, mais aussi de diagnostiquer des problèmes plus subtils.

L’instabilité du signal CMP par rapport au CKP à régime constant est le signe précurseur d’un tendeur de chaîne défaillant, bien avant l’apparition d’un code défaut.

– Institut de Formation Automobile, Manuel de diagnostic oscilloscope 2024

Investir dans la connaissance de cet outil transforme le diagnostic de supposition en certitude mathématique.

Comment différencier une panne de calculateur d’une panne de réseau ?

C’est le diagnostic final, celui que tout le monde redoute : le calculateur moteur (ECU) est-il mort ? Avant de commander une pièce qui coûte souvent plus de 1000€, il est impératif d’effectuer un diagnostic différentiel pour s’assurer que le problème ne vient pas du réseau de communication (le faisceau CAN) ou, plus simplement, de l’alimentation électrique de l’ECU. Condamner un calculateur alors que le problème est un simple fil de masse corrodé est une erreur de diagnostic aussi fréquente que coûteuse.

La première étape est le « test de communication ». Avec la valise de diagnostic, lancez un scan global de tous les calculateurs du véhicule. Si seul l’ECU moteur ne répond pas, alors qu’on peut communiquer avec l’ABS, l’airbag, etc., la suspicion se porte sur l’ECU lui-même ou son alimentation. Si, au contraire, aucun module ne répond, le problème se situe très probablement sur le réseau CAN commun à tous.

L’autre indice clé est l’étendue des dysfonctionnements. Si seule la gestion moteur est en panne mais que tout le reste fonctionne (vitres électriques, radio, climatisation), l’ECU est un suspect sérieux. Si de multiples systèmes, a priori sans lien, tombent en panne simultanément, le réseau CAN est le coupable le plus probable. Les statistiques de réparation montrent d’ailleurs que la cause principale des pannes d’ECU mal diagnostiquées est bien plus simple : pour 75% des cas, ce sont des problèmes de masse ou d’alimentation défectueuse.

Le tableau suivant résume les pistes à suivre pour orienter votre diagnostic final.

Adoptez cette méthodologie de diagnostic différentiel et cessez de remplacer des pièces au hasard. Chaque panne fantôme devient une enquête à résoudre, transformant la frustration en une stimulation intellectuelle et des économies substantielles.
