Comment repérer et réparer un fil coupé dans une gaine sans tout démonter ?

C’est la panne qui rend fou. Un accessoire ne fonctionne plus, une alerte s’affiche au tableau de bord. Vous sortez le multimètre, piquez les fils, et l’écran affiche un rassurant 12 volts. Pourtant, rien ne se passe. Vous vérifiez les fusibles, secouez le faisceau, mais la panne reste franche, introuvable. Cette frustration, tout mécanicien la connaît. Elle vient d’un malentendu fondamental sur la nature même d’une panne électrique : la présence d’une tension ne signifie pas la capacité à transporter une puissance.

Les conseils habituels se limitent souvent à « vérifier la continuité » ou à « chercher un fil abîmé ». Mais que faire quand la coupure est invisible, cachée au cœur d’une gaine épaisse, ou quand la défaillance est une résistance parasite qui trompe vos instruments ? Le problème n’est pas votre multimètre, mais la manière de l’utiliser. Les pannes complexes ne se trouvent pas en mesurant une tension à vide, mais en forçant le circuit à travailler.

Cet article n’est pas une simple liste de vérifications. C’est une plongée dans la logique de diagnostic des électriciens chevronnés. Nous allons abandonner l’idée que le multimètre dit toujours la vérité pour adopter une approche plus fine : le test en charge. Vous découvrirez pourquoi une simple lampe témoin devient parfois plus puissante qu’un multimètre dernier cri, comment réaliser une réparation qui survivra à une décennie de vibrations et de corrosion, et quelles sont les erreurs de mesure qui peuvent détruire un calculateur ou provoquer un incendie.

Ce guide vous fournira les clés pour passer du statut de « changeur de pièces » à celui de véritable diagnostiqueur, capable de localiser et réparer la panne que les autres ne trouvent pas. Pour naviguer efficacement à travers ces techniques avancées, voici le plan de notre intervention.

Pourquoi les rongeurs mangent vos câbles et comment les stopper définitivement ?

Avant même de soupçonner une défaillance technique, un premier réflexe en cas de panne électrique inexpliquée est d’inspecter le compartiment moteur à la recherche de traces de rongeurs. Fouines, martres ou rats sont attirés par la chaleur résiduelle du moteur et trouvent dans les faisceaux électriques un matériau idéal pour user leurs incisives. Le problème s’est aggravé avec les véhicules récents. Pour des raisons écologiques, de nombreux constructeurs utilisent des gaines et isolants à base de biomatériaux (amidon de maïs, soja), les rendant particulièrement appétissants. Le résultat est une épidémie de pannes : une étude récente révèle que près de 18% des pannes mécaniques inexpliquées sont liées aux rongeurs.

Les dégâts ne se limitent pas à un simple fil coupé. En rongeant l’isolant de plusieurs câbles d’un même faisceau, ils peuvent provoquer des courts-circuits, détruire des calculateurs ou endommager des capteurs coûteux. La facture des réparations peut rapidement grimper, atteignant parfois 4000€ sur des modèles modernes où les réseaux de communication (CAN, LIN) sont omniprésents. La simple réparation d’un fil ne suffit donc pas ; il faut mettre en place une stratégie de protection durable pour éviter toute récidive.

La solution la plus efficace est une approche multi-niveaux. Elle combine une protection passive (rendre les câbles « immangeables »), une dissuasion active (créer un environnement hostile) et un contrôle de l’environnement (supprimer les raisons de leur présence). Oubliez les boules de naphtaline de grand-mère ; les solutions professionnelles sont bien plus robustes et pérennes.

Comment faire une épissure étanche qui tient 10 ans sous le châssis ?

Une fois la coupure localisée, la qualité de la réparation détermine sa longévité. Une simple soudure à l’étain recouverte de ruban adhésif est une solution temporaire qui ne résistera pas aux conditions extrêmes sous un véhicule : vibrations, humidité, sel, variations de température. La soudure, en plus de créer un point rigide dans un faisceau flexible, peut devenir cassante avec les vibrations. Le ruban adhésif, quant à lui, finira par se décoller, laissant l’humidité s’infiltrer et corroder la connexion. Pour une réparation de qualité constructeur, il faut penser en termes de barrières d’étanchéité et de résistance mécanique.

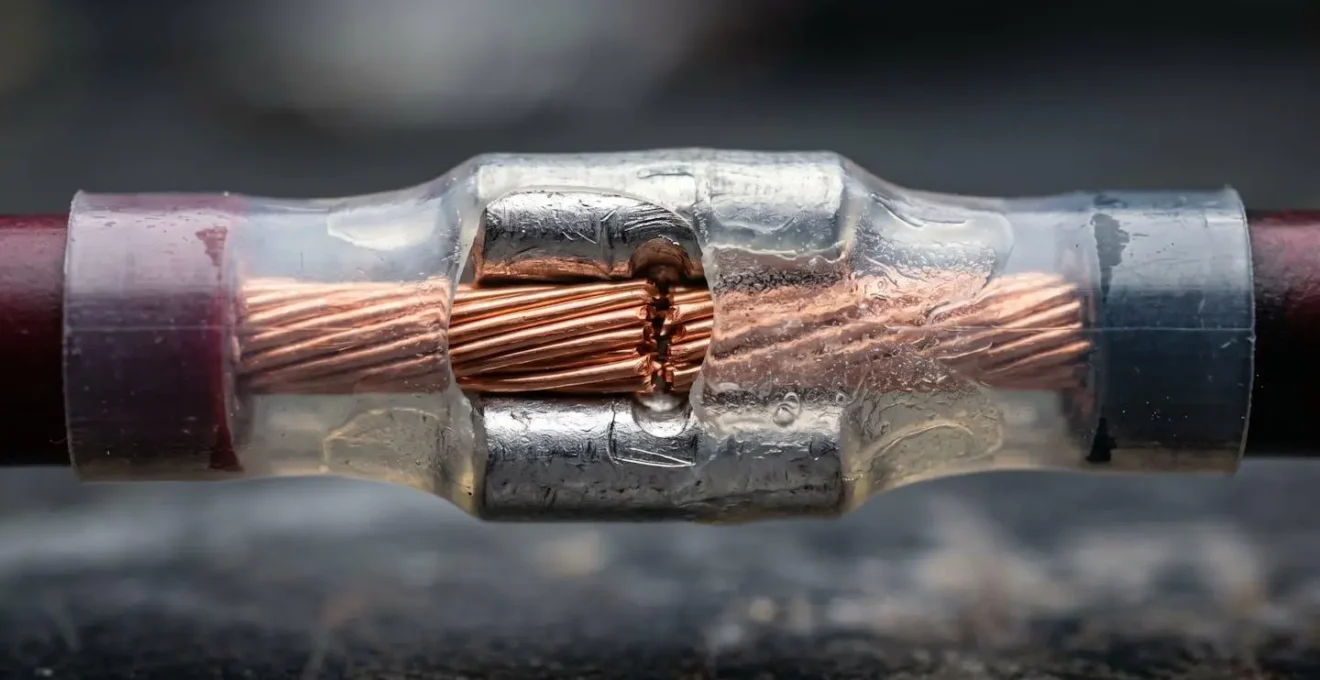

La méthode professionnelle repose sur deux éléments clés : le sertissage et la gaine thermorétractable à double paroi. Le sertissage avec un manchon adapté et la pince adéquate crée une connexion mécanique et électrique extrêmement fiable, bien plus souple qu’une soudure. Mais le véritable secret de la longévité réside dans le choix de la gaine. Oubliez la gaine « thermo » basique ; optez pour une gaine double paroi (aussi appelée gaine à paroi adhésive). En chauffant, non seulement elle se rétracte, mais elle libère également une colle thermofusible à l’intérieur qui va enrober la connexion et sceller parfaitement les extrémités contre toute intrusion d’humidité.

Cette technique crée une triple protection : une connexion mécanique robuste (le sertissage), une isolation électrique parfaite (la gaine) et une barrière chimique et physique contre l’eau et la corrosion (la colle). C’est ce type de réparation qui peut tenir plus de dix ans, même sur une partie du châssis exposée aux projections.

Comme le montre cette image, la transparence de la gaine permet de contrôler visuellement la bonne diffusion de la colle, assurant une étanchéité parfaite. C’est le détail qui fait la différence entre une réparation amateur et un travail d’expert.

Spray contact ou remplacement : que faire face à une prise verte-de-gris ?

L’oxydation des connecteurs, reconnaissable à cette fameuse poudre verdâtre (le « vert-de-gris »), est une autre cause fréquente de pannes électriques fantômes. Cette corrosion agit comme un isolant, créant une résistance de contact qui peut perturber les signaux de faible tension (capteurs, bus de données) ou limiter la puissance des actionneurs (moteurs, éclairage). Le premier réflexe est souvent de noyer le connecteur de « spray contact ». Si cette action peut parfois suffire, elle est souvent un simple cache-misère qui ne résout pas le problème de fond.

La bonne stratégie dépend du stade de la corrosion. Il faut inspecter attentivement les cosses métalliques à l’intérieur du connecteur pour prendre la bonne décision. Un simple diagnostic visuel permet de choisir entre le nettoyage chimique, le remplacement de la cosse ou le remplacement du connecteur complet.

Voici un arbre de décision simple pour guider votre intervention :

• Stade 1 – Décoloration de surface : Si l’oxydation n’est qu’une fine couche sans altération du métal, un nettoyage est possible. Utilisez un spray contact solvant pour dissoudre l’oxyde, aidé d’une petite brosse non abrasive.
• Stade 2 – Piqûres et perte de matière : Si vous observez que le métal est « mangé », piqué, ou que sa forme est altérée, le nettoyage ne sert à rien. La cosse a perdu de sa matière et sa capacité à maintenir un contact franc. Elle doit être extraite du connecteur et remplacée.
• Stade 3 – Plastique cassant/fissuré : Si le corps en plastique du connecteur lui-même est endommagé par la corrosion ou la chaleur, le remplacement complet du connecteur est impératif.

Après toute intervention, qu’il s’agisse d’un nettoyage ou d’un remplacement, l’étape finale est cruciale : l’application d’un produit protecteur. Une graisse diélectrique ou un stabilisateur de contact empêchera l’humidité et l’oxygène de revenir au contact du métal, prévenant ainsi une récidive de l’oxydation.

L’accessoire à 1 € qui va mettre le feu à votre tableau de bord

Dans la boîte à outils du mécanicien, il y a un accessoire qui semble anodin, souvent fait maison à partir d’une aiguille de couture et qui ne coûte presque rien : la sonde de test pointue. Utilisée pour percer l’isolant d’un fil et mesurer une tension, cette pratique, bien que rapide, est l’une des plus destructrices pour un faisceau électrique moderne. Chaque trou d’aiguille est une porte d’entrée permanente pour l’humidité. Par capillarité, l’eau va s’infiltrer le long des brins de cuivre, provoquant une oxydation interne invisible qui se propagera sur plusieurs mètres à l’intérieur de la gaine.

Le danger est double. Premièrement, cette corrosion interne augmente la résistance du fil, ce qui peut provoquer des chutes de tension, des dysfonctionnements de capteurs et, dans les cas extrêmes sur un circuit de puissance, un échauffement pouvant aller jusqu’à l’incendie. Une simple erreur de diagnostic peut ainsi causer des dommages dont la réparation est complexe et coûteuse. En effet, une réparation de faisceau électrique peut coûter entre 150 et 1500 euros, sans compter les calculateurs qui auraient pu être endommagés.

Deuxièmement, sur les réseaux de communication modernes (CAN Bus, FlexRay), les fils fonctionnent par paires torsadées avec une impédance très précise. Comme le souligne un expert sur le forum de référence Techniconnexion :

Un simple trou d’aiguille dans l’isolant modifie l’impédance du câble à paires torsadées, ce qui peut perturber les signaux de données et créer des erreurs de communication fantômes très difficiles à diagnostiquer.

– Forum Techniconnexion, Guide de diagnostic électrique automobile

Vous pensez gagner du temps en piquant un fil, mais vous créez en réalité une panne future, bien plus vicieuse et complexe à identifier que celle que vous cherchez à résoudre. Cet « accessoire à 1 € » est une bombe à retardement.

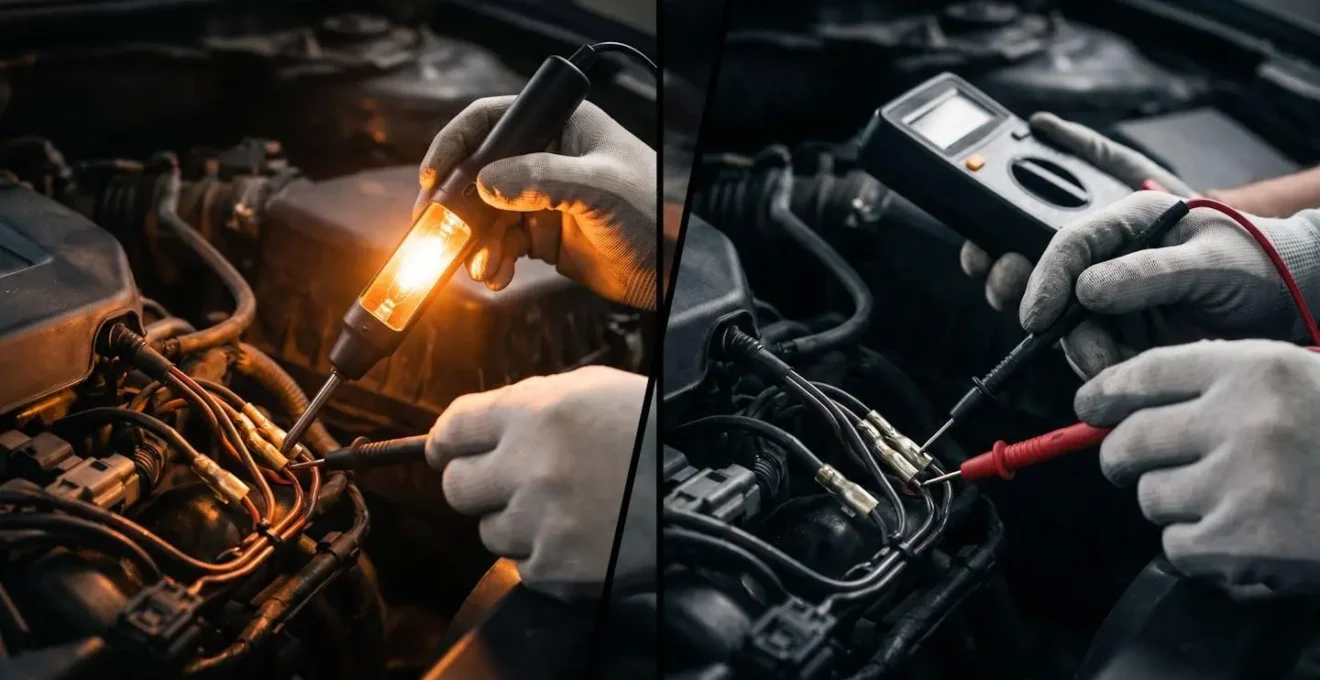

Quand utiliser une lampe témoin plutôt qu’un multimètre pour tester la puissance ?

Voici le cœur du problème des pannes fantômes. Votre multimètre, instrument de précision, est conçu pour avoir une impédance interne très élevée. C’est une qualité : il peut mesurer une tension sans quasiment tirer de courant, et donc sans perturber le circuit. Mais cette qualité devient un défaut majeur lorsqu’on cherche une panne de « mauvais contact ». Imaginez un câble dont 9 brins sur 10 sont coupés. Le seul brin restant suffit à laisser passer les quelques microampères nécessaires au multimètre pour afficher 12V. L’instrument vous dit que tout va bien, mais ce fil est incapable de fournir l’ampérage requis pour allumer une ampoule ou actionner un moteur.

C’est ici que la modeste lampe témoin devient un outil de diagnostic supérieur. Contrairement au multimètre, le filament d’une ampoule (par exemple une ampoule H4 de 55W) demande un courant important pour s’allumer (environ 4 à 5 ampères). En utilisant une lampe témoin « faite maison » avec une ampoule de phare, vous ne mesurez plus seulement la tension, vous effectuez un test en charge. Vous demandez au circuit de prouver qu’il peut réellement travailler.

Si vous branchez cette lampe témoin sur le circuit défaillant et qu’elle s’allume avec sa pleine intensité, alors le circuit d’alimentation est bon. Si elle reste éteinte ou s’allume très faiblement alors que le multimètre indiquait 12V, vous venez de mettre en évidence une résistance parasite ou une coupure partielle. La lampe témoin a révélé la faiblesse du circuit que le multimètre, par sa nature même, ne pouvait pas voir. C’est la méthode la plus rapide et la plus fiable pour trouver un fil coupé dans une gaine ou une cosse oxydée.

Le multimètre mesure une possibilité, la lampe témoin vérifie une capacité. C’est toute la différence entre une tension disponible et une puissance délivrée. Pour les pannes de puissance (éclairage, moteur de lève-vitre, pompe à carburant), la lampe témoin est votre meilleur allié.

L’erreur de mesure qui détruit la communication et oxyde le faisceau à vie

Nous avons vu le danger de percer l’isolant d’un fil. Mais même sans être aussi brutal, une mauvaise technique de mesure sur les connecteurs modernes peut avoir des conséquences désastreuses. La plupart des connecteurs dans un environnement moteur ou sous châssis sont aujourd’hui des connecteurs étanches, équipés de petits joints en silicone pour chaque fil afin d’empêcher l’humidité de pénétrer. L’erreur classique, commise par précipitation, est le « front-probing » : tenter d’insérer les sondes de test par l’avant du connecteur, là où les cosses s’emboîtent.

Cette action, même avec des sondes fines, va quasi systématiquement endommager ou déformer le joint d’étanchéité en silicone. À l’instar du trou d’aiguille, vous venez de créer un point d’entrée pour l’humidité. Le connecteur perd son étanchéité à vie, et l’oxydation finira par s’installer, créant des pannes intermittentes des mois, voire des années plus tard. Vous avez « réparé » une panne en en créant une autre, future et bien plus difficile à tracer.

La seule méthode de mesure professionnelle et non destructive est le « back-probing » (sondage par l’arrière). Elle consiste à insérer des sondes de test très fines, ou des sondes dédiées de type « back-probe », par l’arrière du connecteur, là où les fils entrent. Cette technique permet d’atteindre la partie métallique de la cosse sans jamais toucher aux joints d’étanchéité. Vous pouvez ainsi effectuer des mesures fiables (tension, signal) sur un circuit en fonctionnement, sans compromettre son intégrité. Sur les circuits de communication sensibles comme le CAN Bus, où toute perturbation est proscrite, le back-probing est la seule méthode acceptable. Et sur ces réseaux, n’utilisez jamais une lampe témoin classique, qui pourrait détruire le signal, mais uniquement un multimètre ou un oscilloscope.

400V ou 800V : pourquoi les nouvelles architectures sont encore plus dangereuses ?

L’avènement des véhicules électriques et hybrides a introduit une nouvelle dimension de danger dans le diagnostic électrique. Les tensions ne sont plus de 12V, mais de 400V, 800V, voire plus. Intervenir sur ces systèmes sans la formation, les habilitations (type B2VL) et l’équipement adéquat est un risque mortel. L’un des dangers les plus méconnus du courant continu (DC) haute tension est le phénomène de l’arc électrique. Comme l’explique la documentation de formation Prodiags, une référence en diagnostic :

Un arc électrique en courant continu (DC) est auto-entretenu et extrêmement destructeur. Contrairement à l’AC qui passe par zéro, l’arc DC ne s’éteint pas naturellement, créant un danger même sans contact direct.

– Formation Prodiags, Les Bases du Diagnostic Électrique Automobile

Cela signifie que si un arc se forme (par exemple, en débranchant un connecteur sous tension), il peut créer un « pont » de plasma à plusieurs milliers de degrés qui ne s’éteindra pas de lui-même, provoquant des brûlures graves et des incendies, même sans toucher physiquement le conducteur. De plus, votre multimètre de tous les jours n’est absolument pas adapté. Un outil de diagnostic pour VE doit répondre à des catégories de sécurité très strictes (CAT).

Ce tableau résume les catégories de sécurité et leur importance capitale pour votre protection.

Utiliser un multimètre CAT II sur un circuit 800V, c’est jouer à la roulette russe. L’appareil n’est pas conçu pour résister aux pics de tension (transitoires) qui peuvent survenir et risque d’exploser dans vos mains. Le passage aux architectures haute tension impose un changement radical des mentalités et des équipements. La sécurité n’est plus une option, c’est une condition sine qua non de l’intervention.

Comment éviter la panne de batterie du lundi matin en surveillant votre tension ?

La fameuse « panne du lundi matin » : la voiture a parfaitement fonctionné tout le week-end, mais refuse de démarrer après deux jours d’immobilisation. La cause la plus probable est une fuite de courant, aussi appelée consommation parasite. C’est un appareil électrique qui ne se met pas correctement en veille lorsque le contact est coupé et qui vide lentement mais sûrement la batterie. Le coupable peut être un module Bluetooth qui cherche en permanence un téléphone, un amplificateur audio défectueux ou un simple éclairage de boîte à gants qui reste allumé.

Le diagnostic de cette fuite est une procédure méthodique. Il ne suffit pas de mesurer la tension de la batterie, qui peut sembler correcte juste après avoir roulé. Il faut mesurer le courant de fuite lorsque le véhicule est supposé être complètement endormi. Cette procédure demande de la patience, car les véhicules modernes peuvent mettre jusqu’à une heure pour éteindre tous leurs calculateurs.

Il est aussi crucial de différencier l’état de charge (State of Charge – SOC) de la santé de la batterie (State of Health – SOH). Une vieille batterie peut afficher 12.6V (SOC de 100%) après une charge, mais sa capacité interne (son SOH) peut être si faible qu’elle s’effondre à la moindre sollicitation. Elle a la bonne tension, mais plus aucun « coffre ». Un testeur de batterie moderne, qui mesure l’ampérage de démarrage à froid (CCA), est indispensable pour évaluer la santé réelle de la batterie et éviter de chercher une fuite de courant alors que c’est la batterie elle-même qui est en fin de vie.
